Comment fonctionnent les chargeurs rapides à refroidissement liquide ?
Les chargeurs rapides à refroidissement liquide utilisent des câbles refroidis par liquide pour lutter contre les niveaux élevés de chaleur associés aux vitesses de charge élevées. Le refroidissement a lieu dans le connecteur lui-même, envoyant le liquide de refroidissement circuler à travers le câble et dans le contact entre la voiture et le connecteur. Comme le refroidissement a lieu à l'intérieur du connecteur, la chaleur se dissipe presque instantanément lorsque le liquide de refroidissement se déplace d'avant en arrière entre l'unité de refroidissement et le connecteur. Les systèmes de refroidissement liquide à base d'eau peuvent dissiper la chaleur jusqu'à 10 fois plus efficacement, et d'autres liquides peuvent encore améliorer l'efficacité du refroidissement. Par conséquent, le refroidissement liquide reçoit de plus en plus d'attention en tant que solution la plus efficace disponible.
Le refroidissement liquide permet d'obtenir des câbles de charge plus fins et plus légers, réduisant ainsi le poids du câble d'environ 40 %. Cela les rend plus faciles à utiliser pour le consommateur moyen lors de la charge de son véhicule.
Les connecteurs de liquide de refroidissement sont conçus pour être durables et résister aux conditions extérieures telles que les niveaux élevés de chaleur, de froid, d'humidité et de poussière. Ils sont également conçus pour résister à des pressions massives afin d'éviter les fuites et de se maintenir pendant les longues périodes de charge.

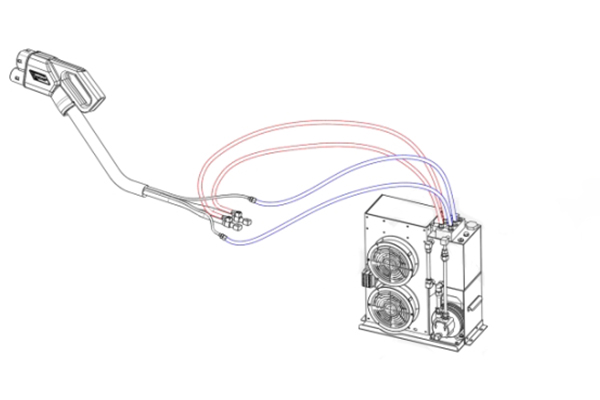

Le processus de refroidissement liquide des chargeurs de véhicules électriques implique généralement un système en boucle fermée. Le chargeur est équipé d'un échangeur de chaleur relié à un système de refroidissement, qui peut être refroidi par air ou par liquide. La chaleur générée pendant la charge est transférée à l'échangeur de chaleur, qui la transfère ensuite au liquide de refroidissement. Le liquide de refroidissement est généralement un mélange d'eau et d'un additif de refroidissement, tel que le glycol ou l'éthylène glycol. Le liquide de refroidissement circule dans le système de refroidissement du chargeur, absorbant la chaleur et la transférant à un radiateur ou à un échangeur de chaleur. La chaleur est ensuite dissipée dans l'air ou transférée à un système de refroidissement liquide, selon la conception du chargeur.
Grâce au refroidissement liquide des contacts et au liquide de refroidissement haute performance, la puissance nominale peut être augmentée jusqu'à 500 kW (500 A à 1000 V), ce qui permet de fournir une charge d'une autonomie de 60 miles en seulement trois à cinq minutes.

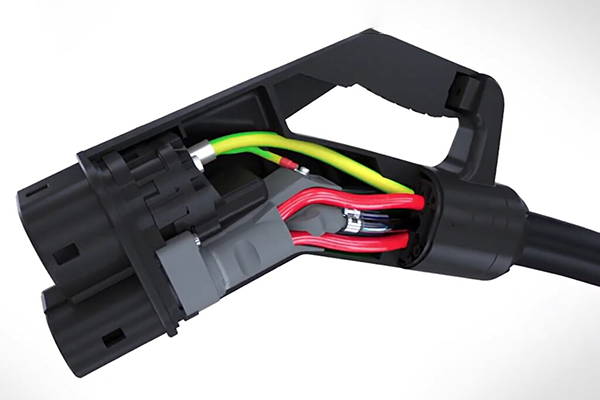

L'intérieur d'un connecteur CSS haute puissance montre les câbles CA (vert) et le refroidissement liquide pour les câbles CC (rouge).
