DC sur pied

Station de recharge rapide CC

{#$@}

La série EDC de Teison comprend des chargeurs rapides à courant continu, souvent appelés chargeurs pour véhicules électriques de niveau 3. Les chargeurs rapides CC constituent actuellement l'option de charge la plus rapide pour les véhicules électriques. Ils utilisent un courant alternatif de qualité commerciale, converti en courant continu à l'intérieur du chargeur, puis distribué directement à la batterie du véhicule. La conversion en courant continu permet de fournir plus d'énergie, plus rapidement. Les bornes de recharge rapide CC sont idéales pour les endroits où les véhicules électriques doivent bénéficier d'une autonomie maximale dans les plus brefs délais.

{#$@}

Demander un devis

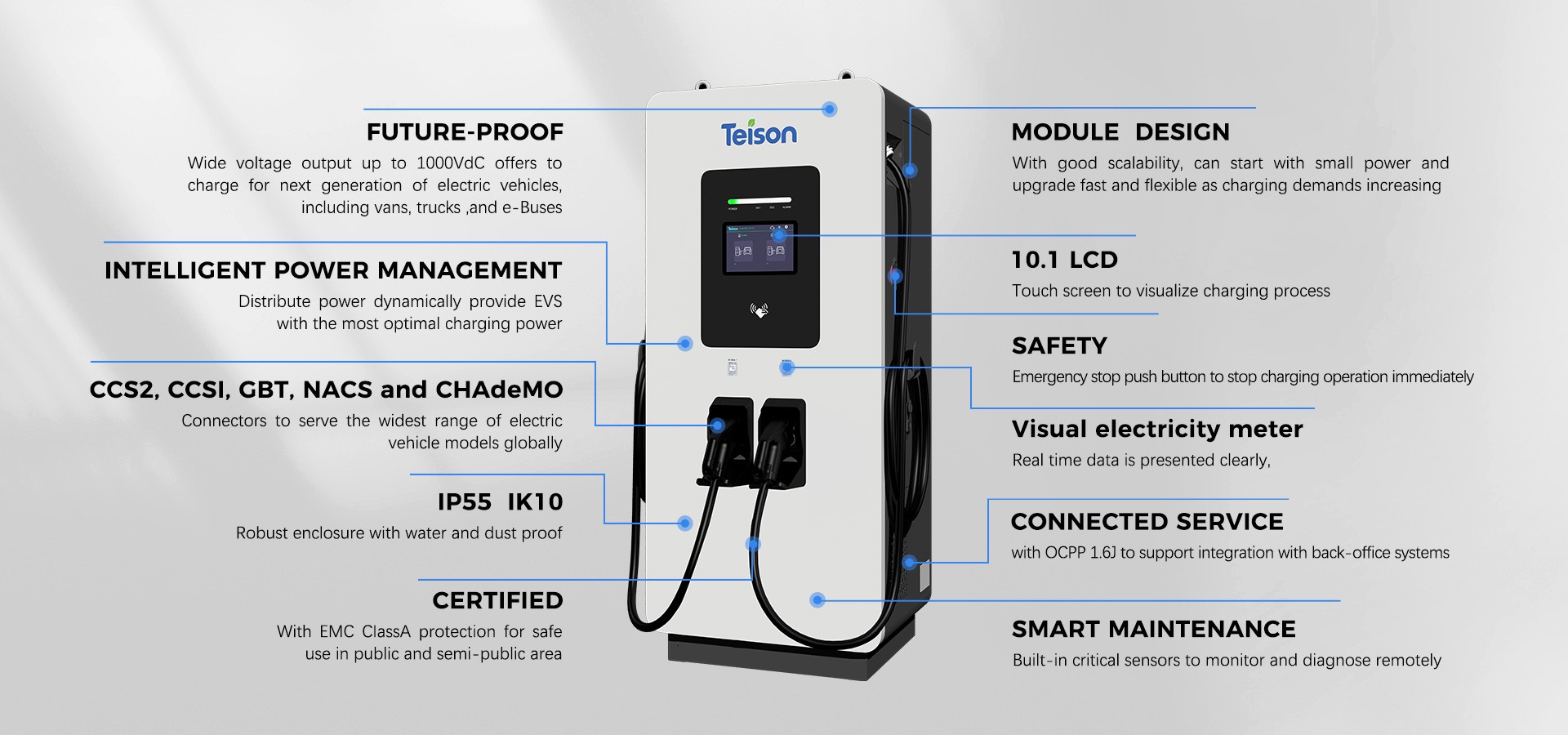

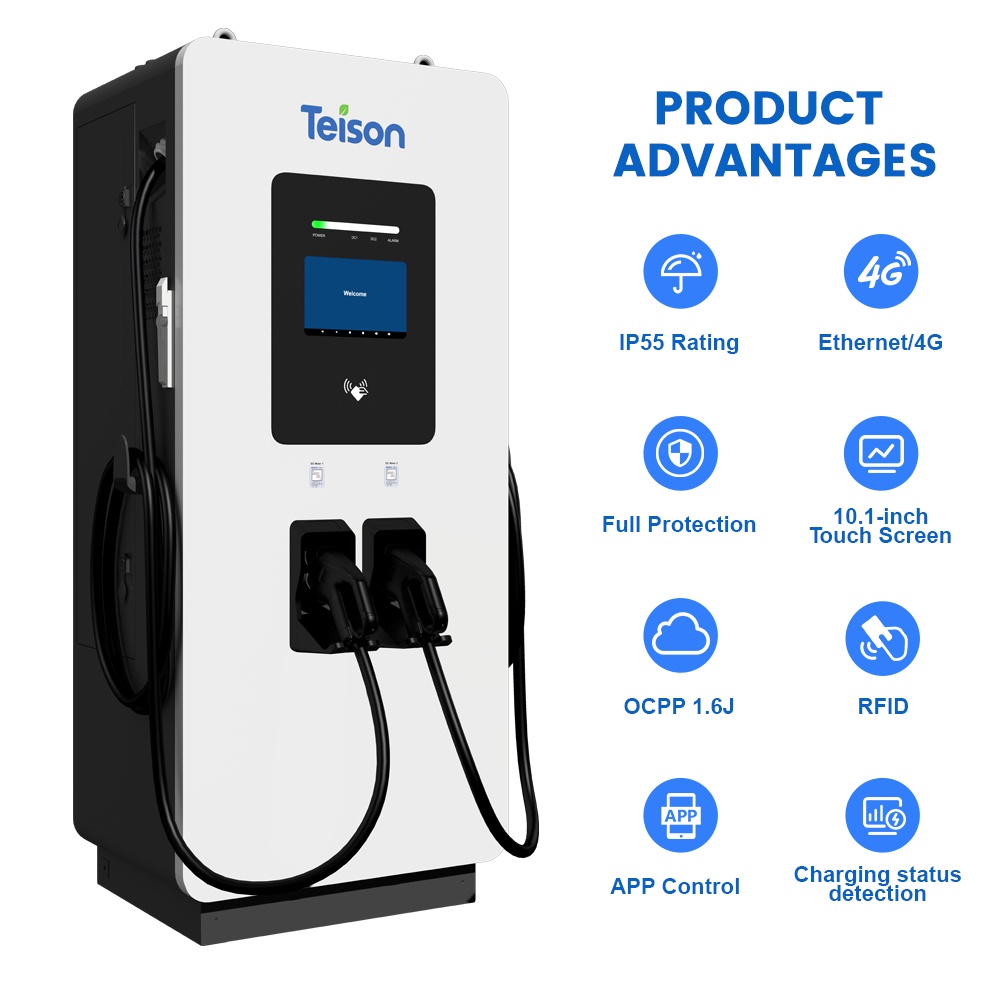

CARACTÉRISTIQUES/AVANTAGES

{#$@}

Conçu pour les meilleurs centres de données commerciaux

{#$^}

{#$@}

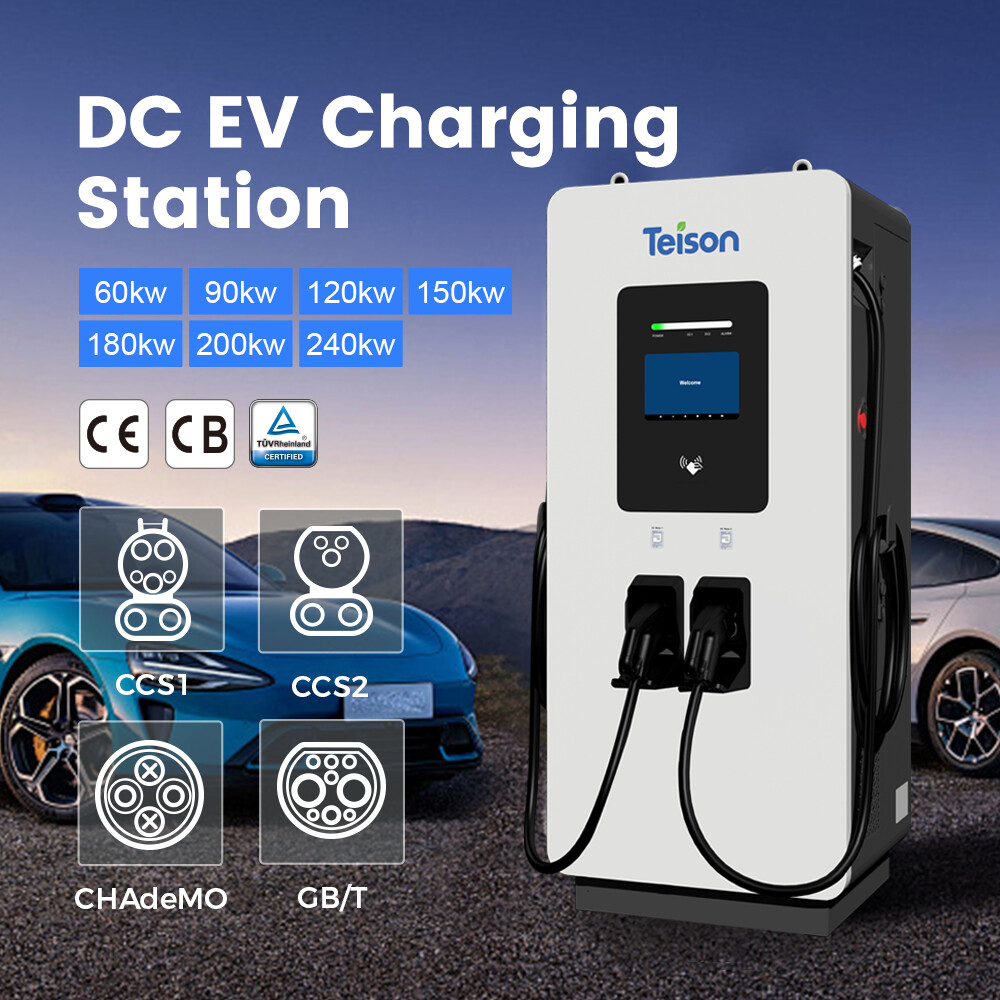

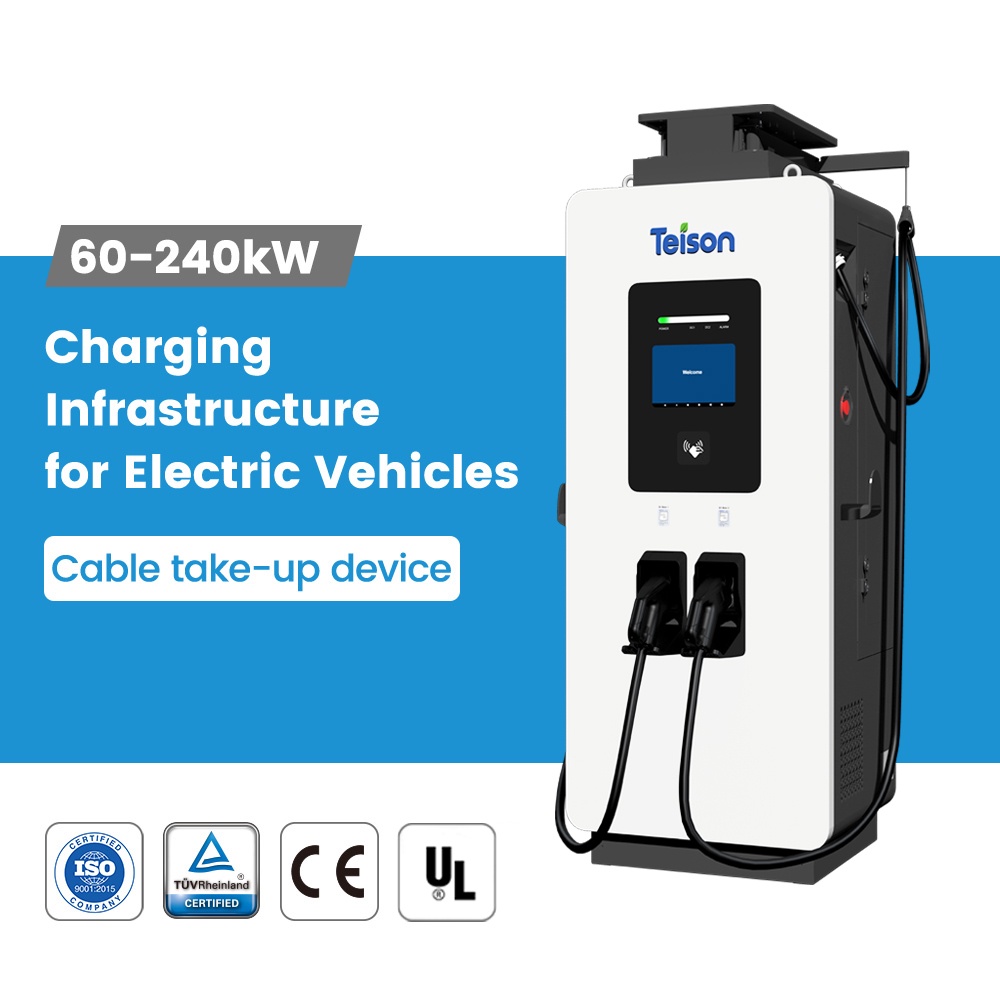

· Chargeurs rapides CC (Niveau 3) avec une puissance de sortie de 60 kW à 240 kW
{#$@} · Véritable charge simultanée avec la possibilité de charger deux/trois

{#$^}

véhicules en même temps
{#$@} · Conception à l'épreuve du temps avec sortie maximale de 1 000 V
{#$@} · Bornes de recharge pour véhicules électriques ultra-rapides à refroidissement liquide de 240 kW disponibles

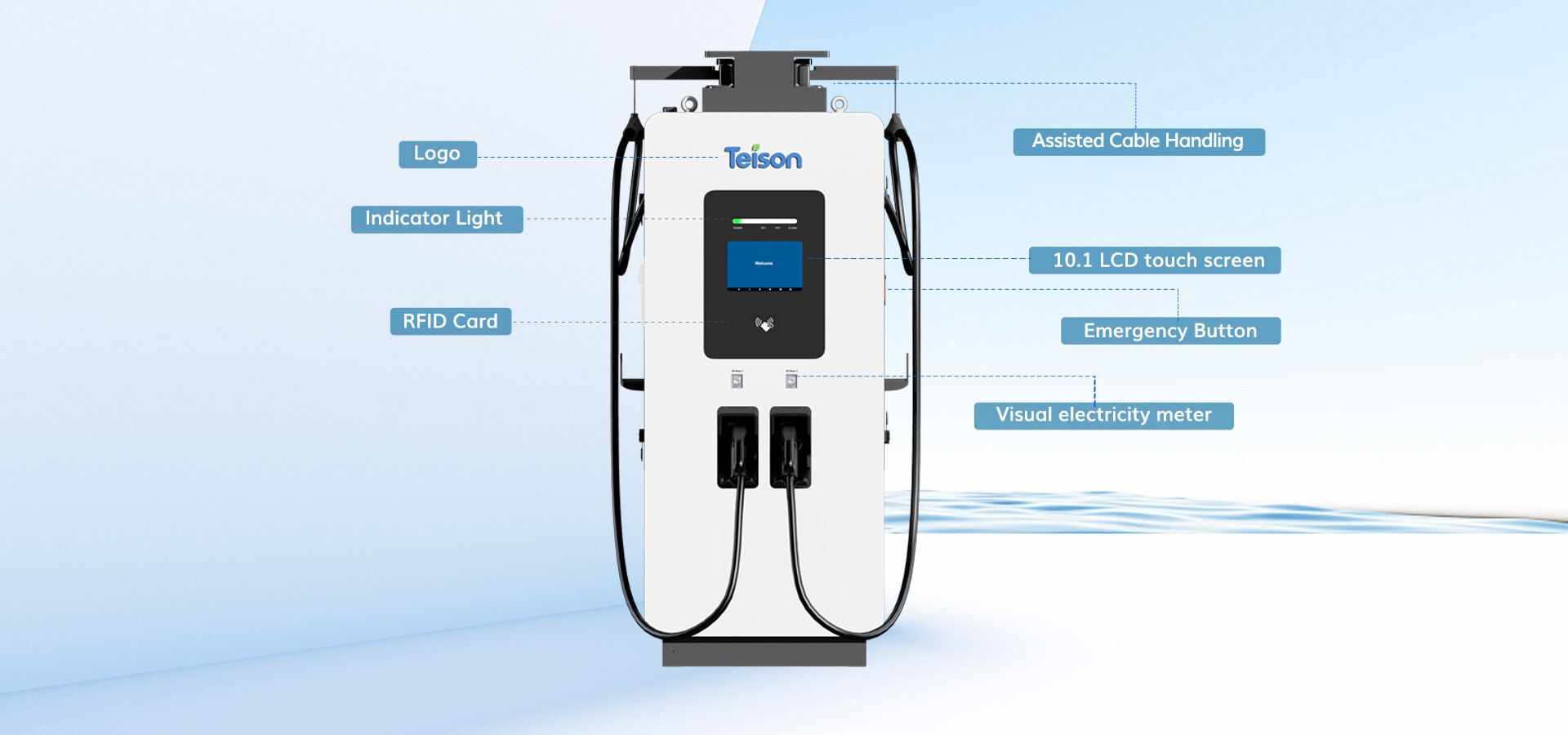

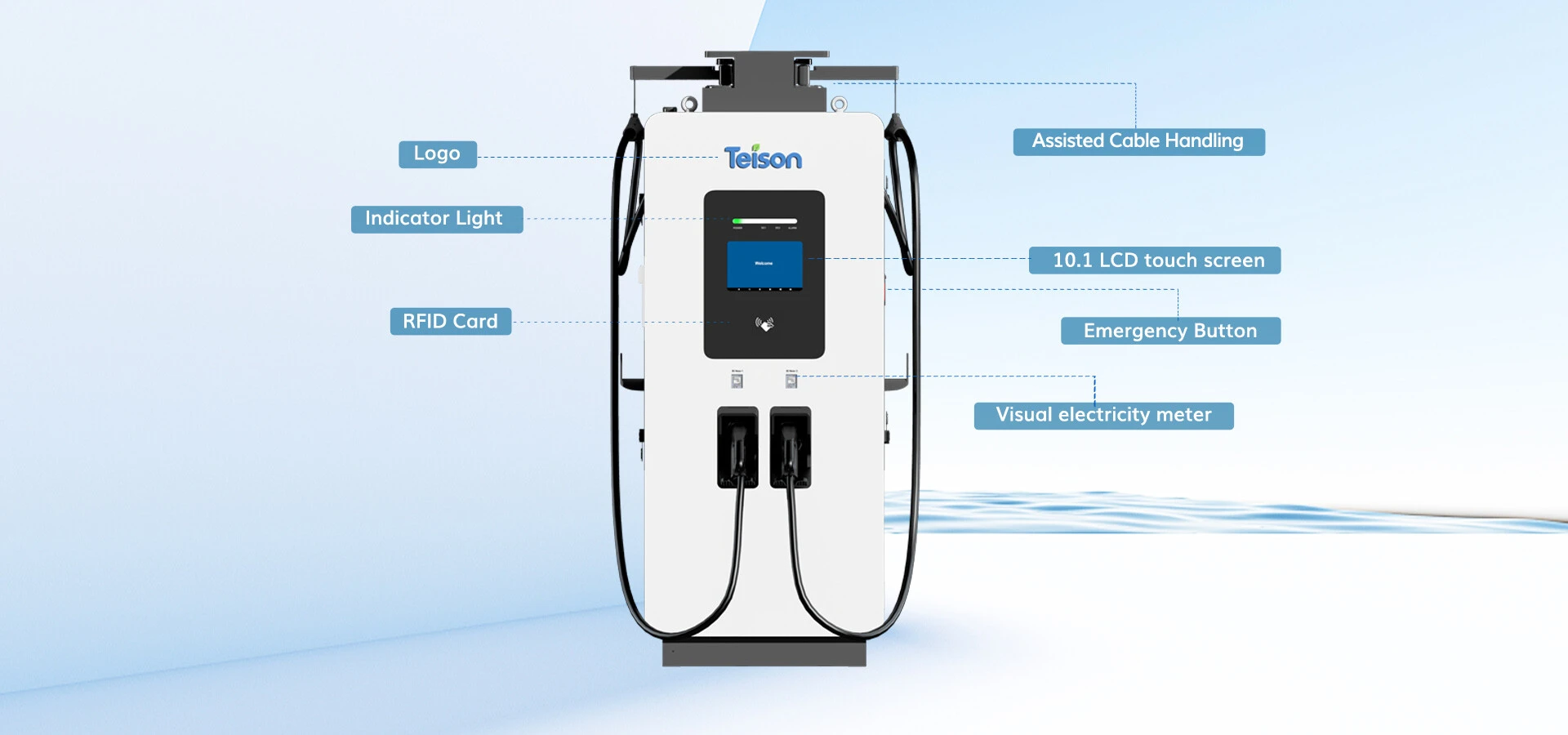

{#$@} · Convivial pour le conducteur avec un écran tactile LCD de 10,1 pouces et simple à utiliser

{#$^}

interface utilisateur
{#$@} · Les modes de démarrage incluent plug-n-play, RFID, OCPP, code QR et en option

{#$^}

POS
{#$@} · Connexions Ethernet, 3G, 4G et Wi-Fi disponibles

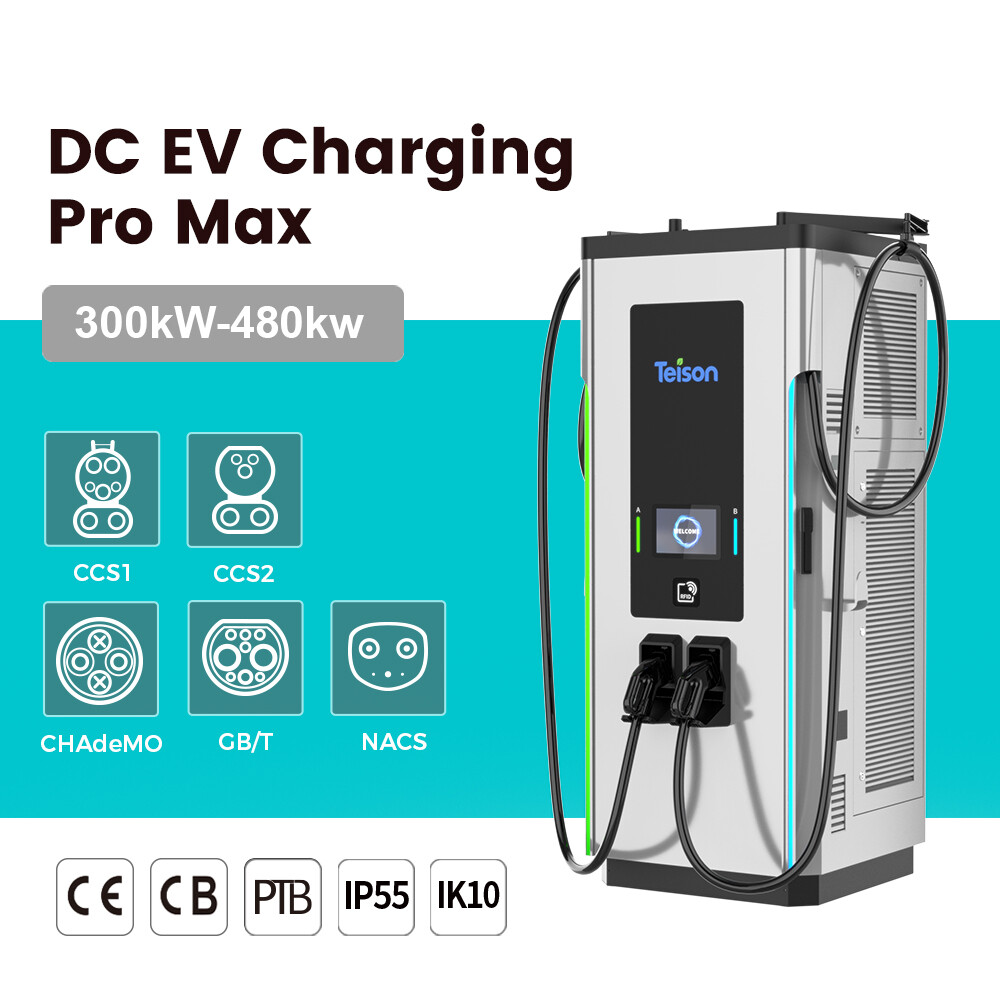

{#$@} · Connecteurs et câbles de charge CHAdeMO, GB/t et CCS (type 1 ou 2)
{#$@} · Conçu pour une installation et une maintenance faciles
{#$@} · Disponible avec différentes configurations de puissance et de tension pour le monde entier

{#$^}

marchés

{#$@}

Sécurité maximale

{#$@}

· Conforme au protocole Open Charge Point Protocol (OCPP) 1.6J et à la norme ISO 15118
{#$@} · Boîtier classé IP55 idéal pour une large gamme d'emplacements et de conditions
{#$@} · Tous les composants sont livrés avec un certificat CE
{#$@} · Le contrôleur SECC réussit le test TUV

{#$@}

Paramètre

{#$@}

Spécification
Modèle	Teison DC Pro
Propriétés électriques
Entrée CA	Puissance d'entrée	CA 400 V (± 15 %) triphasé
Connexion d'entrée CA	3P+N+PE
Courant d'entrée nominal	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
Fréquence	50/60 Hz
Facteur de puissance	≥ 0,99
Efficacité	≥ 95%
Sortie CC	Plage de tension de sortie	200V-1000V
Courant de sortie maximal	200A (système)	300A (système)	400A (système)	500A (système)	600A (système)	800A (système)
Puissance de sortie maximale	CC 60 kW	CC 90 kW	CC 120 kW	CC 150 kW	CC 180 kW	CC 240 kW
Précision de la tension	≤±0,5%
Précision actuelle	≤±1%
Interface utilisateur et contrôle
Afficher	Écran tactile de 10,1 pouces
Matériau de l'écran	écran LCD
Boutons poussoirs	Boutons de fonctionnement / Boutons d'urgence
Authentification de l'utilisateur	Application RFID, OCPP, code QR, mot de passe
Langue de support	Anglais (Autres langues disponibles sur demande)
Communication
Externe	Ethernet, Wi-Fi, 3G/4G
Interne	CAN, RS485, RS232
Environnement
Température de fonctionnement	-30℃-+50℃
Humidité	< 95 % d'humidité relative, sans condensation
Altitude	≤2000m(6000 pieds)
Mécanique
Protection contre les intrusions	IP55
Protection du boîtier	IK10

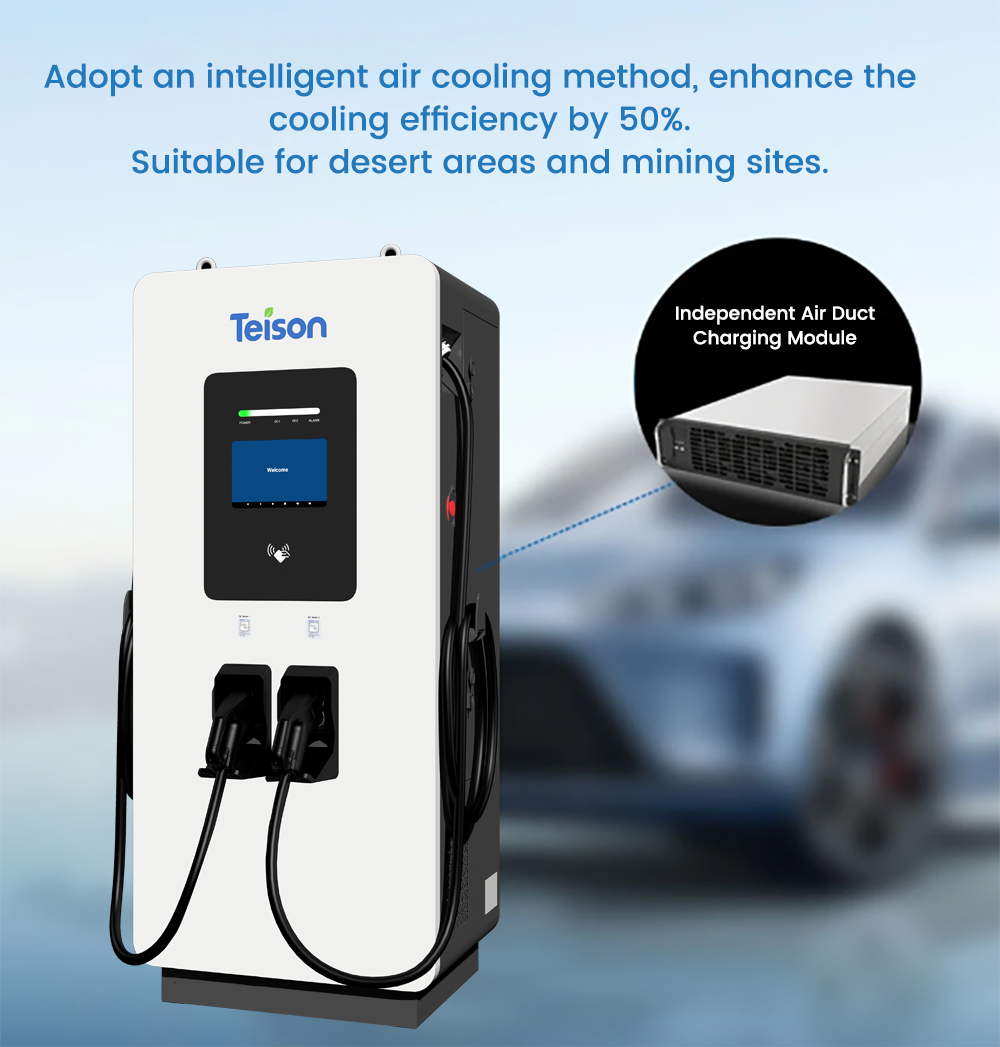

Refroidissement	Air forcé
Méthode d'installation	montage au sol
Protection
Protection	Surintensité, sous-tension, surtension, courant résiduel, protection contre les surtensions, court-circuit, surchauffe, défaut à la terre
Règlement
Certificat	CE
Standard	EN CEI 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN CEI 61851-21-2:2021

{#$@}

{#$@}{#$@}{#$@}{#$@}{#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@} {#$@}

Spécification

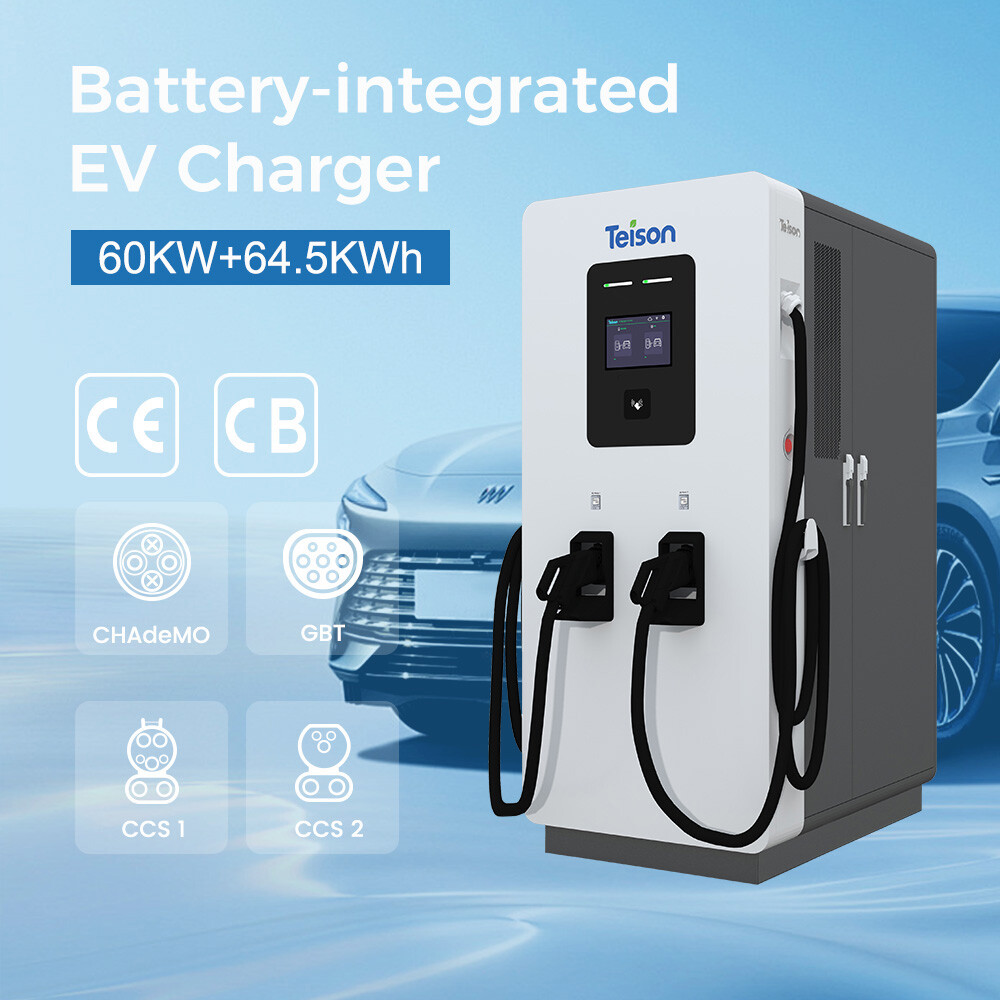

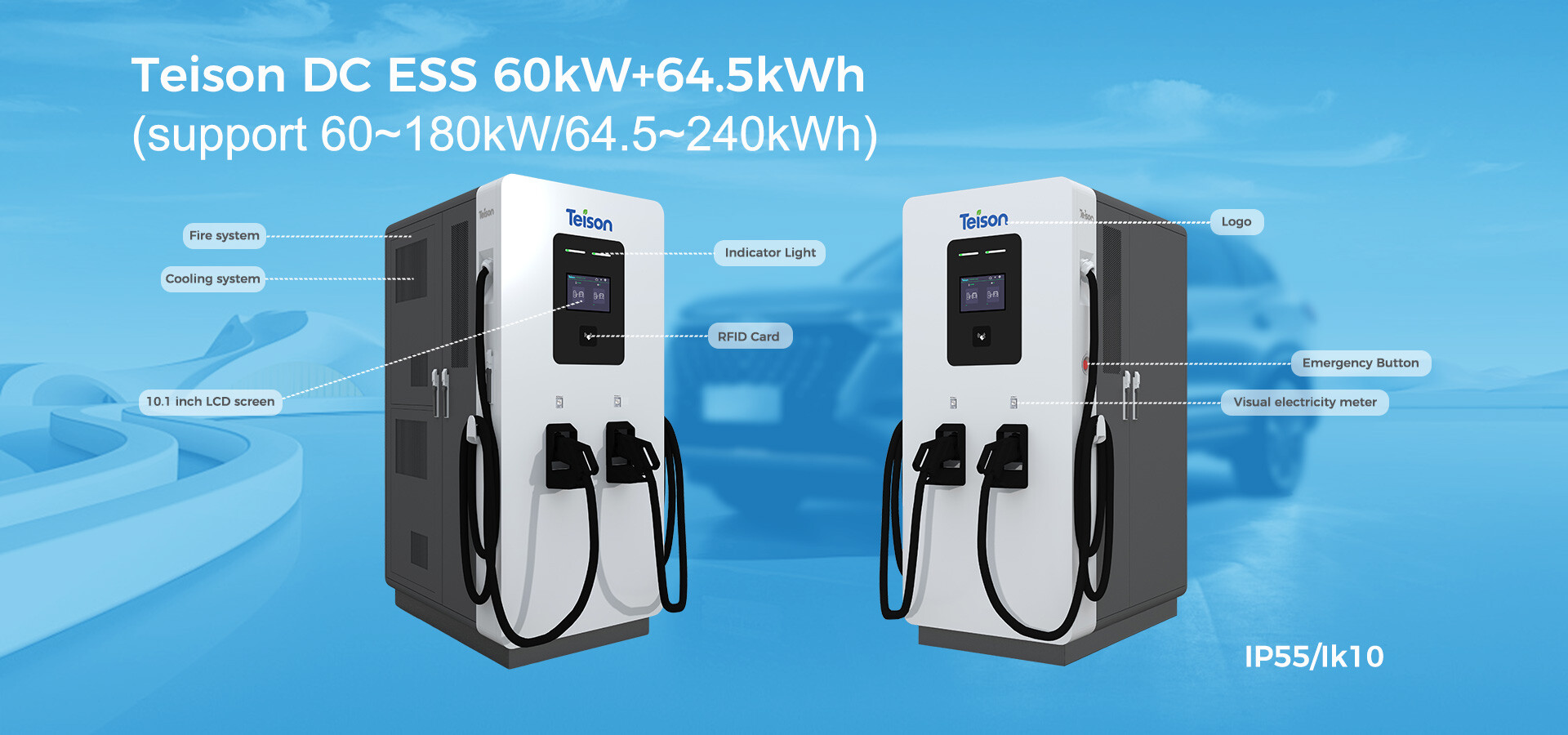

Modèle	DC ESS
Propriétés électriques
Entrée CA	Puissance d'entrée	260 V ~ 485 V CA
Connexion d'entrée CA	3P+N+PE
Courant d'entrée nominal	3F92A
Fréquence	50/60 Hz
Facteur de puissance	≥ 0,98
Efficacité	≥ 95%
Sortie CC	Plage de tension de sortie	300 V ~ 1000 V
Courant de sortie maximal	100A
Puissance de sortie maximale	60 kW
Précision de la tension	±0,5%
Précision actuelle	±1%
Stockage d'énergie Système {#$@}	Capacité de la batterie	64,5 kWh
Énergie utilisable (SAT)	61,3 kWh (95 % de profondeur de pénétration)
Tension nominale de la batterie	614,4 V
Matériau de la batterie	LiFePO4
Puissance de recharge maximale	30 kW
Puissance de décharge maximale	60 kW
Courant de recharge de la batterie	≤ 0,5 C (50 A)
Courant de décharge de la batterie	≤1C(100A)
Durée de vie de la batterie (25 °C)	≥ 6000 (80 % de profondeur de détection)
Spécifications du produit
Dimension	0,91,22,05 m (LPH)
Matériel	Alliage de qualité industrielle
Couleur	Revêtement blanc résistant aux intempéries
Interface utilisateur et contrôle
Afficher	Écran tactile de 10,1 pouces
Matériau de l'écran	écran LCD
Mètre	Compteur CC (MID PTB en option)
Boutons poussoirs	Boutons de fonctionnement / Boutons d'urgence / Bouton d'incendie
Authentification de l'utilisateur	Application RFID, OCPP, code QR, mot de passe
Langue de support	Anglais (Autres langues disponibles sur demande)
Communication
Protocole de communication	OCPP 1.6J
Externe	Ethernet, Wi-Fi
Interne	CAN, RS485, RS232
Environnement
Température de fonctionnement	'-25℃-50℃（déclassement supérieur à 45℃）
Humidité	< 95 % d'humidité relative, sans condensation
Émission CEM	Type B
Altitude	≤2000m(6000 pieds)
Mécanique
Protection contre les intrusions	IP55
Protection du boîtier	IK10
Système d'incendie	Détecteur composite + agent extincteur d'aérosol
Circuit de refroidissement	Refroidissement par air/Climatisation
Méthode d'installation	Montage au sol
Sécurité
Protection d'entrée	Sous-tension, surtension, surintensité, surchauffe, {#$@} Fuite,
Protection de sortie	Court-circuit, Surchauffe, Courant résiduel, Surintensité, Fuite,
Protection d'urgence	Protection contre les surtensions, défaut à la terre, surveillance de l'isolement de sortie de haute précision
Règlement
Certificat	Fiche de données de sécurité CE CB UN38.3
Standard	IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Configuration facultative
Passerelle réseau	4G
Mode de paiement	Terminal de point de vente

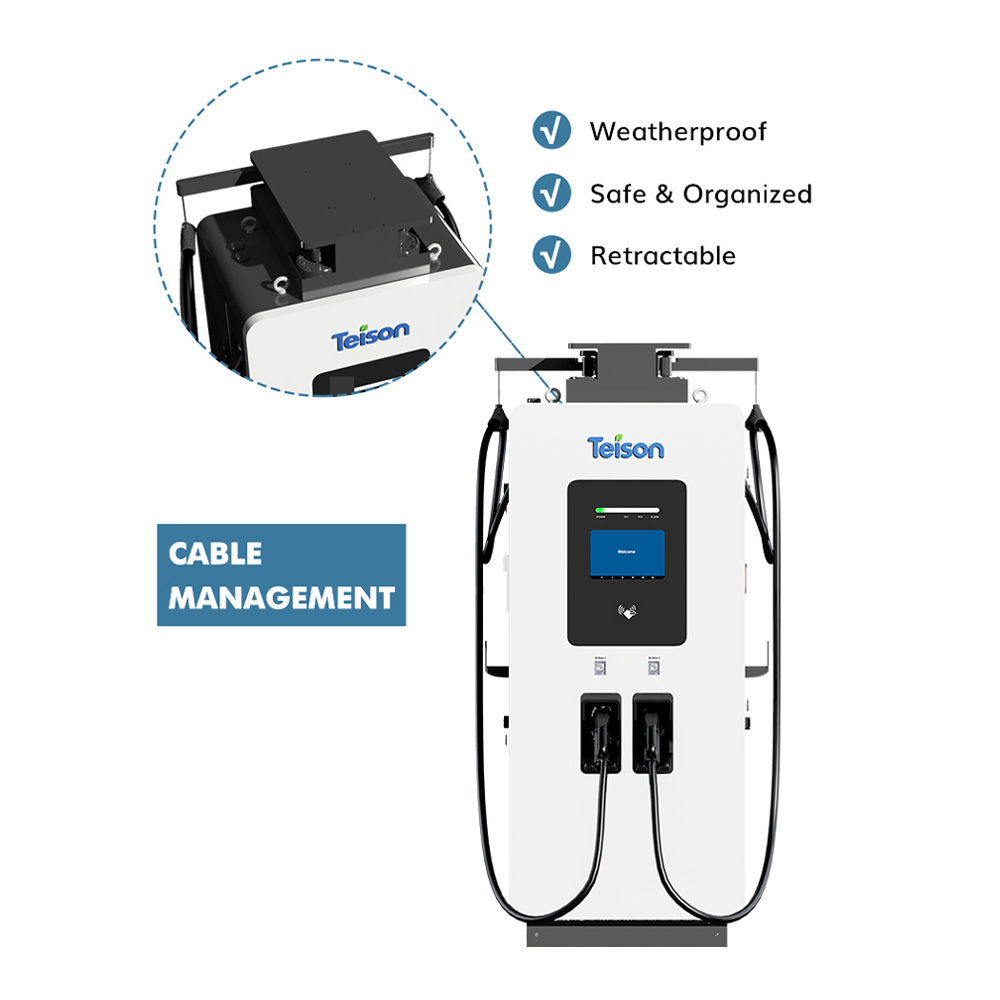

Gestion des câbles	Facultatif

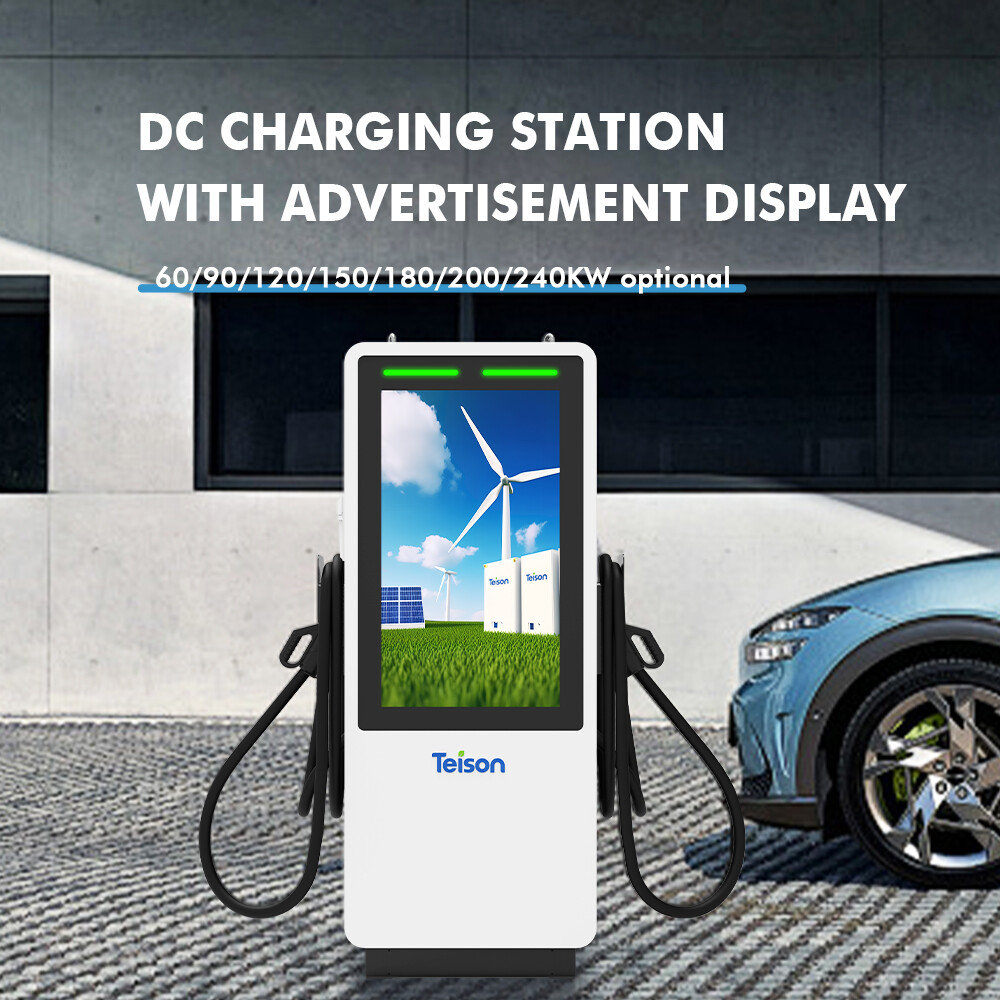

Écran publicitaire	Facultatif
Port de charge	Facultatif (par défaut CCS1 CCS2)
Port solaire	Réservé

{#$@}
