| Spécifications techniques |
| Modèle de produit |

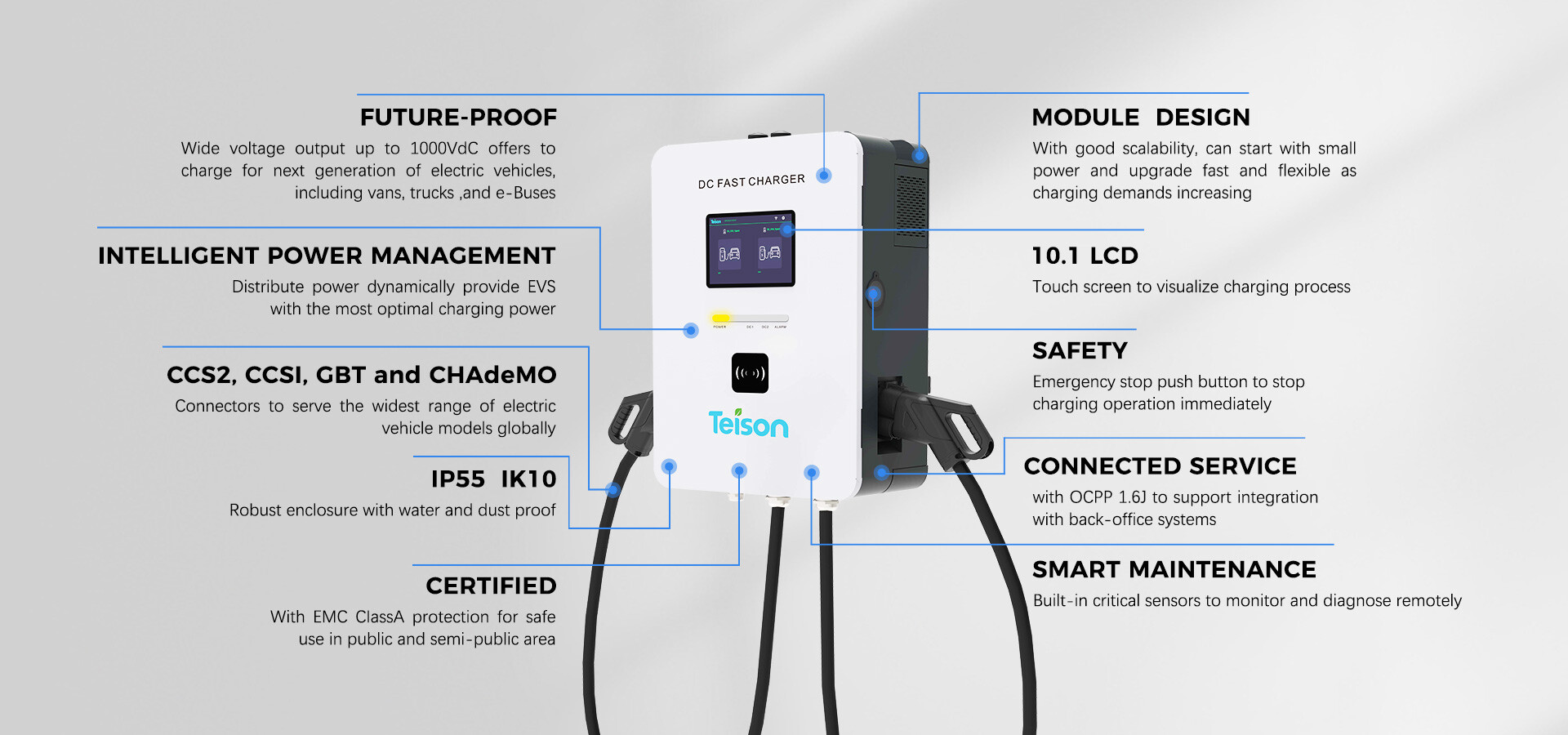

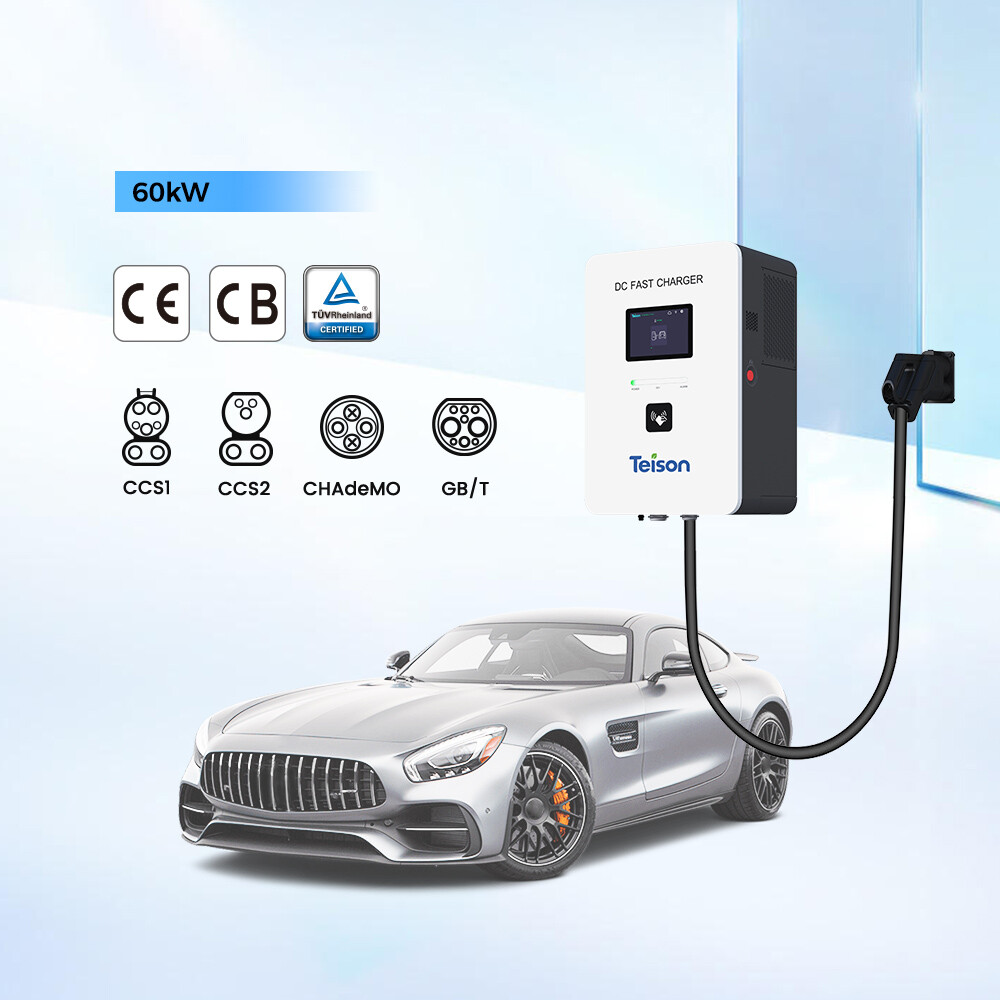

DC Mini |
| Caractéristiques électriques |
Entrée AC
|
Plage de tension d'entrée |
3-phase 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Courant d'entrée nominal |
3Φ30A |
3Φ46A |
3Φ61A |
| Puissance d'entrée max |
21kW |
32kW |
42kW |
| Système de mise à la terre |
TN-C TN-S TN-C-S TT |
| Facteur de puissance |
≥0.99 |
| Rendement de crête |
≥95% |
| Consommation en veille |
≤450W |
| Distorsion harmonique (THDi) |
≤5% |
Sortie DC
|
Plage de tension de sortie |
150~1000 VDC |
| Courant de sortie max (système) |
66A |
100A |
133A |
Courant de sortie max
(connecteur) |
80A
(En option) |
80A
(En option) |
150A
(En option) |
| Puissance de sortie max |
20kW |
30kW |
40kW |
| Nombre de sorties |
1 (L'une des suivantes : CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (L'une des suivantes : CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (N'importe quelle combinaison de deux parmi
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Type de connecteur |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Précision de tension |
≤±0.5% |
| Précision de courant |
≤±1% |

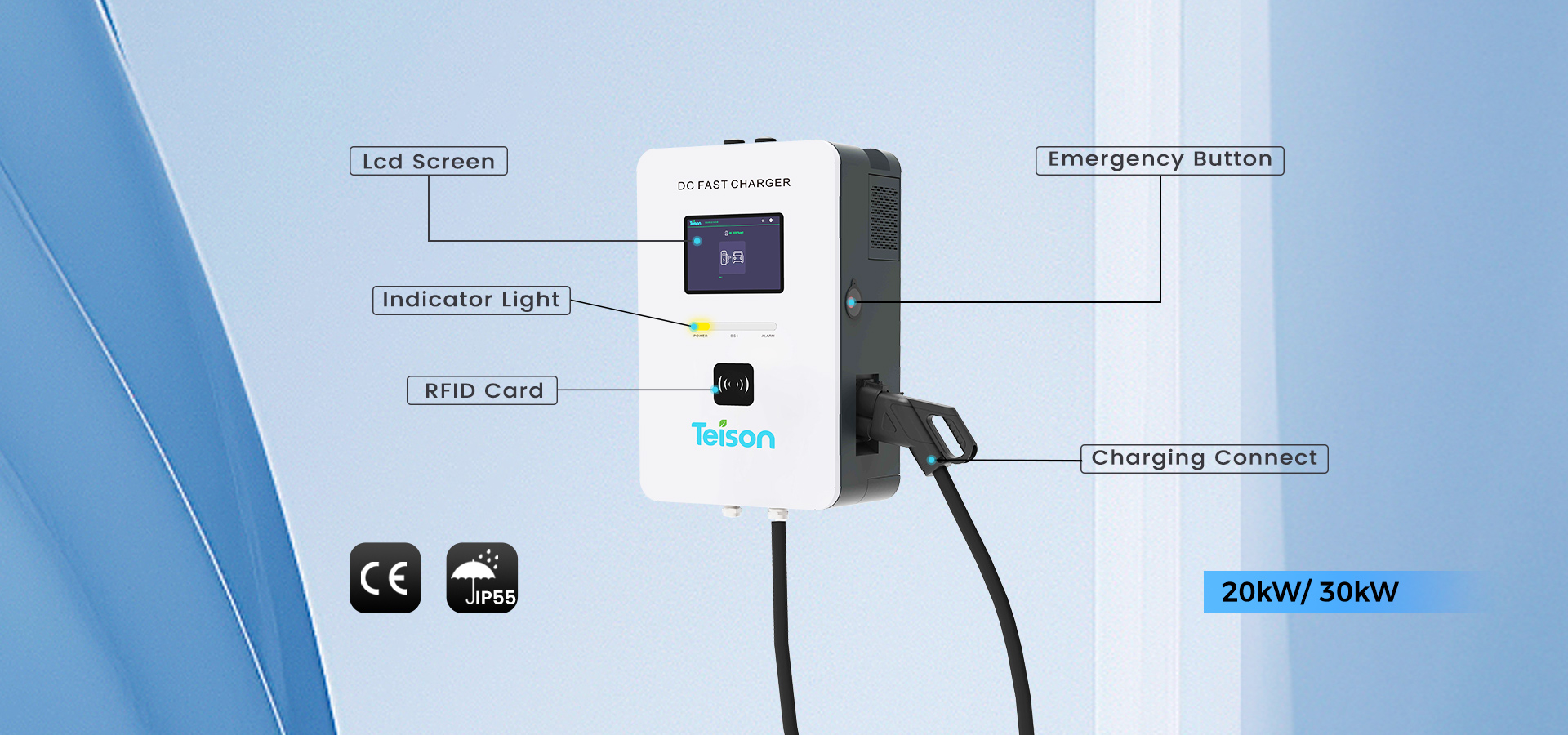

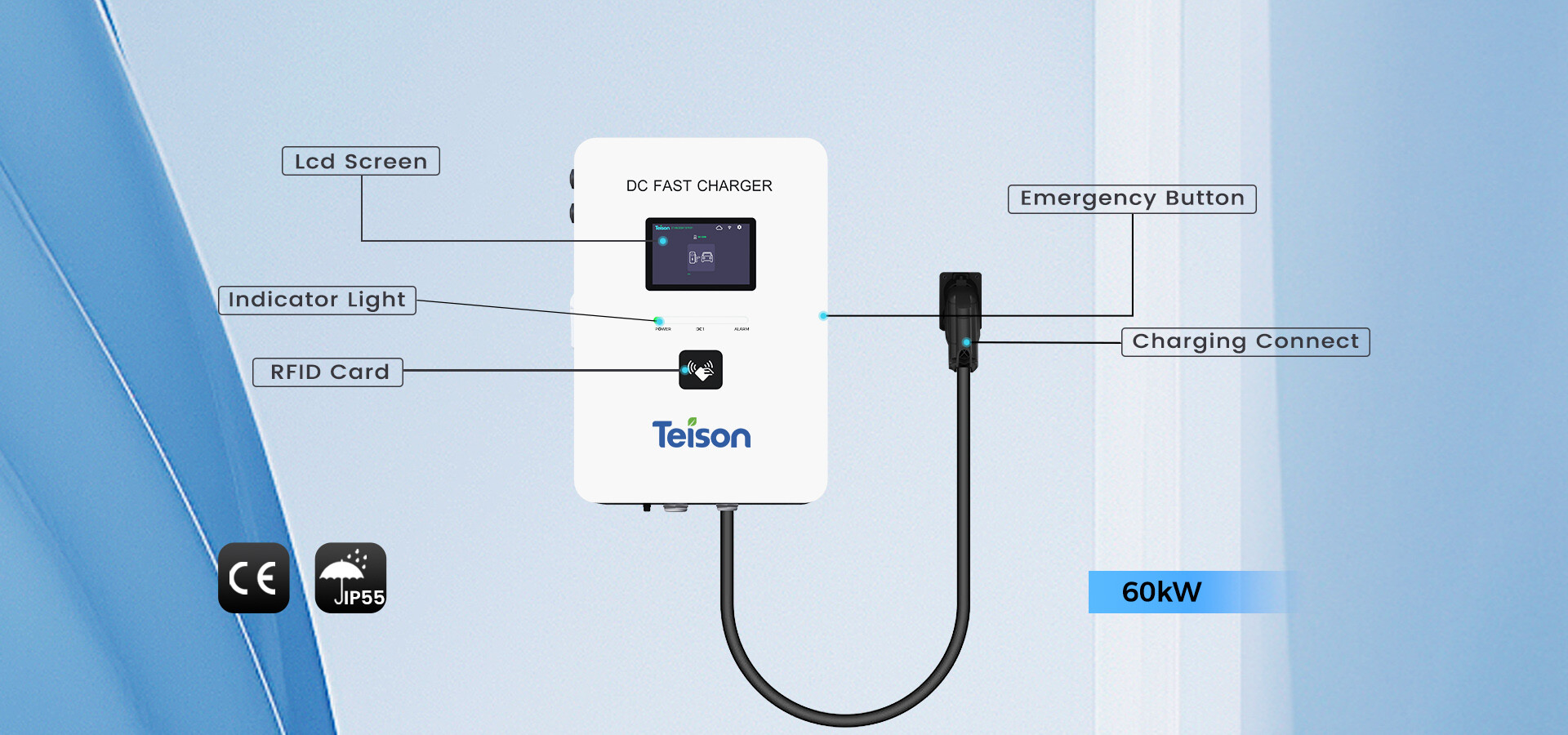

| Interface utilisateur |
| Affichage |
Écran tactile 10.1" |
| Compteur |
Compteur CE |
| Boutons poussoirs |
Bouton d'urgence |
| Authentification utilisateur |
RFID, code QR, Application |
| Langue prise en charge |
Anglais (Autres langues disponibles sur demande) |
| Communication |
| Connexion réseau |
Ethernet, Wi-Fi |
| Protocole de communication |
OCPP 1.6J, prise en charge de la mise à niveau vers OCPP 2.0.1 |
| Environnement |
| Plage de température de fonctionnement |
-30℃-50℃(Déclassement au-delà de 50℃) |
| Plage de température de stockage |
-40℃-70℃ |
| Humidité |
<95% d'humidité relative, sans condensation |
| Altitude |
≤2000m |
| Bruit |
<70dB @ 3m 25℃Pleine puissance |
| Mécanique |

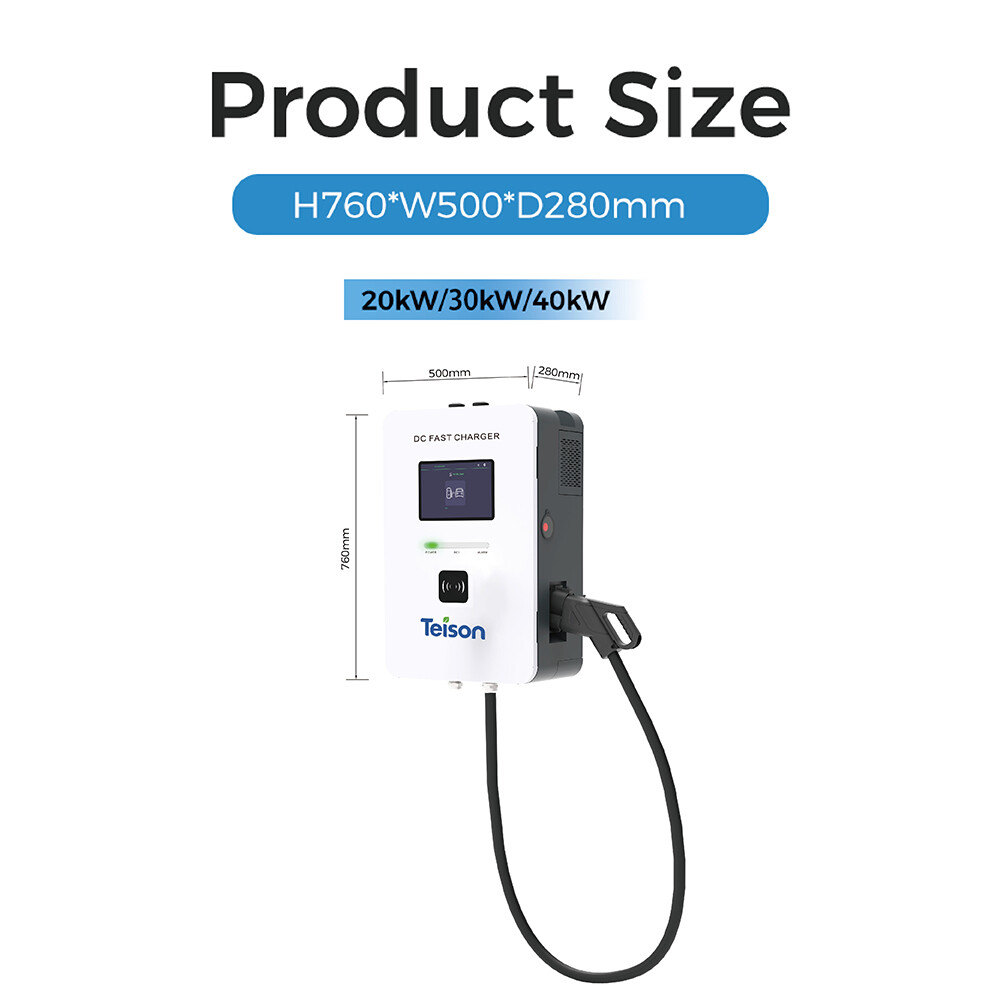

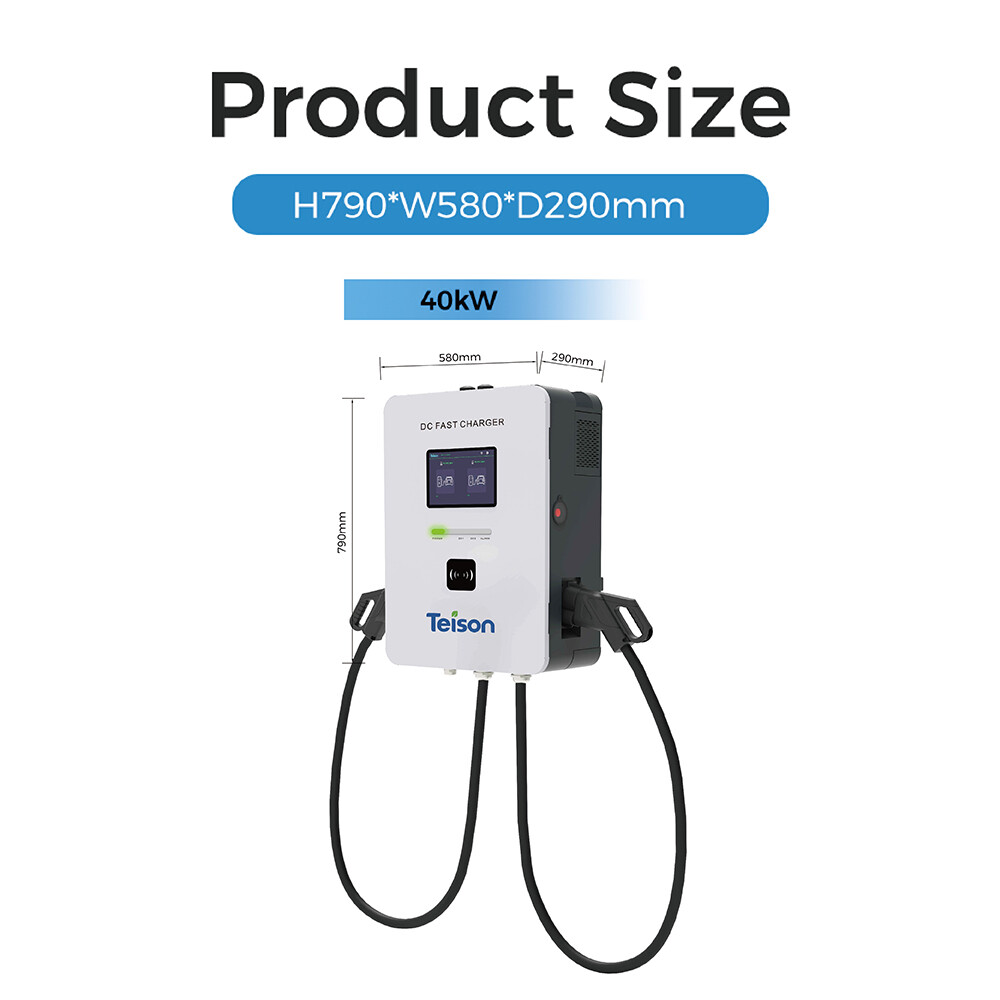

| Dimensions (W*D*H) |
500mm*280mm*760mm (Hors gestion des câbles) |
Une sortie：500mm*280mm*760mm
(Hors gestion des câbles)
Deux sorties：580mm*290mm*790mm
(Hors gestion des câbles) |
| Poids |
≤90kg |
Une sortie：≤90kg
Deux sorties：≤125kg |
| Indice IP & IK |
IP55 & IK10 (HMI IK8) |
| Longueur du câble de recharge |
5m |
| Refroidissement |
Refroidissement par air |
| Méthode d'installation |
Montage mural ou sur colonne |
| Protection |
| Protection |
Protection contre les surtensions, Protection contre les sous-tensions, Protection contre les surcharges, Protection contre les courants de fuite
, Protection contre la surchauffe, Protection contre les surtensions transitoires, Protection contre les courts-circuits, Auto-diagnostic des défauts
, Détection d'isolation. |
| Certification et normes |
| Certificat |
CE CB |
| Normes de recharge |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Normes des protocoles de communication |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Configuration en option |

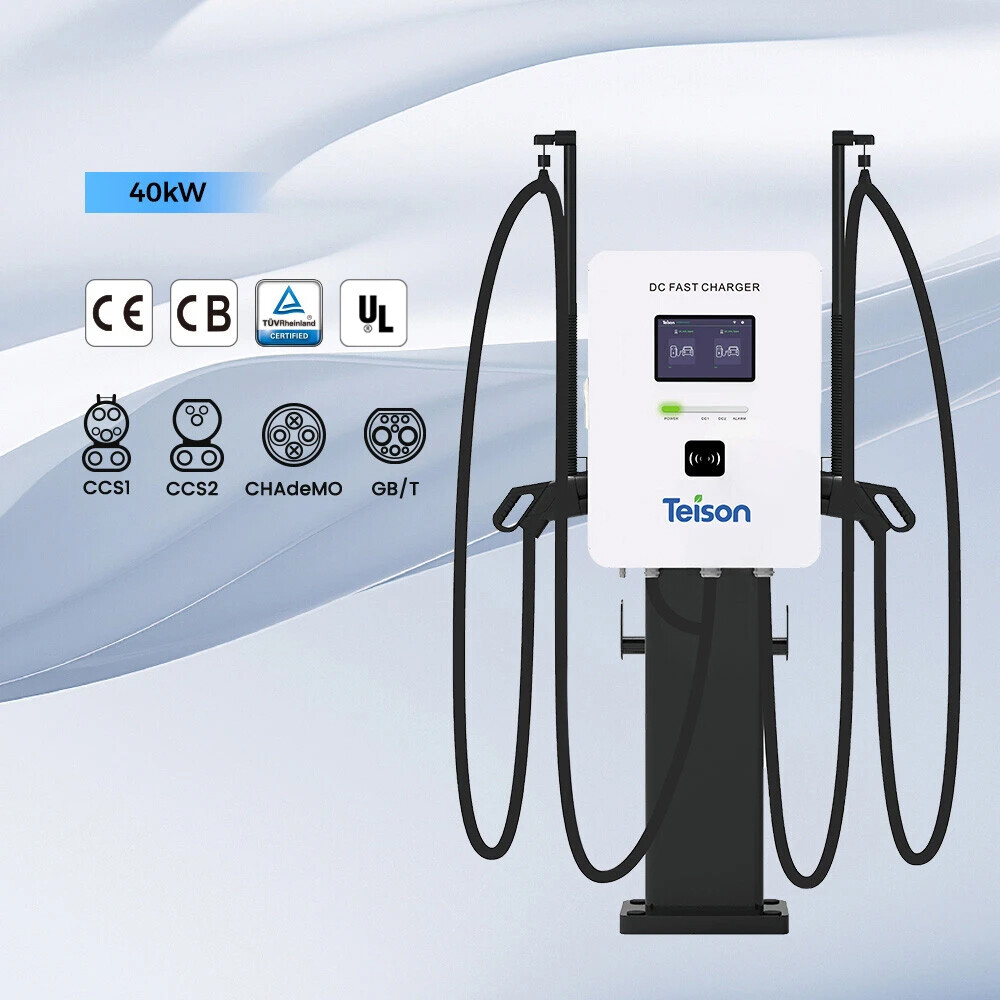

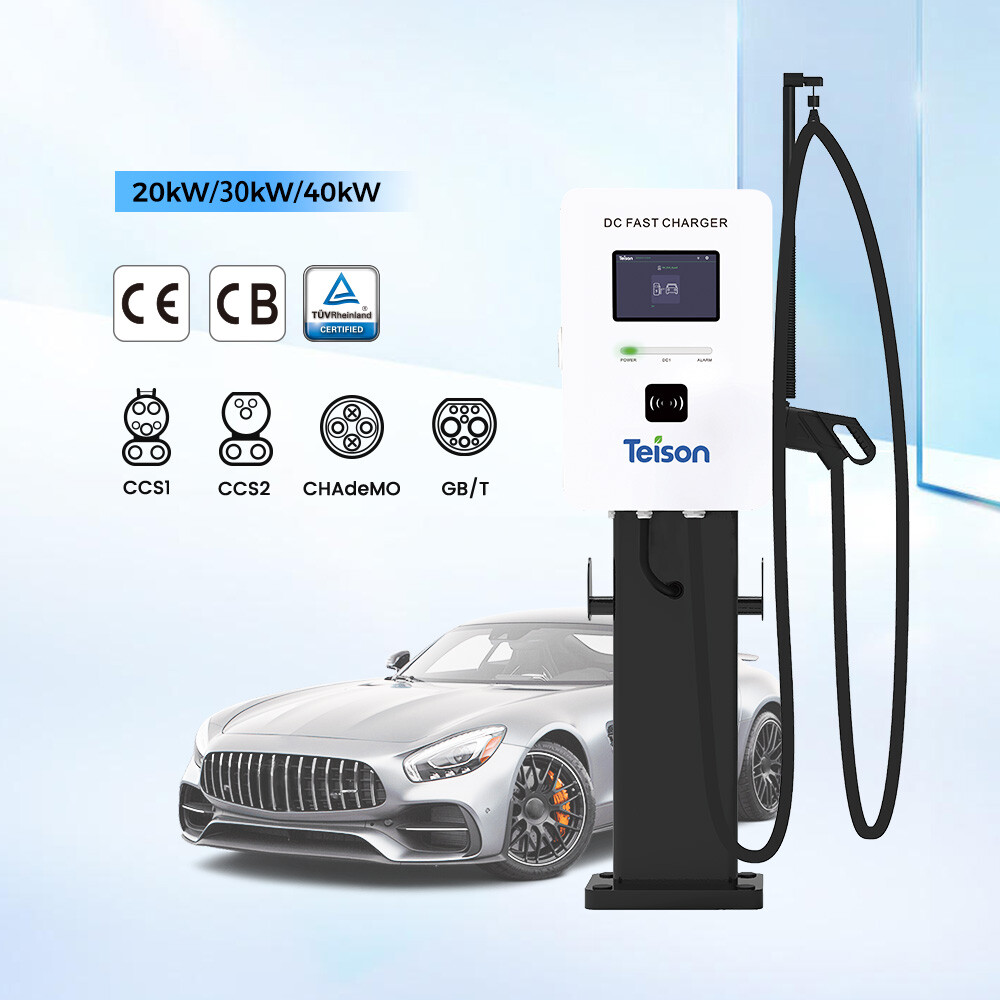

| Méthode d'installation |
Colonne |
| Compteur |
Compteur MID |
| Authentification utilisateur |
Terminal POS |
| Connexion réseau |
4G |
| Longueur du câble de recharge |
6m 7m Autres longueurs sur demande |

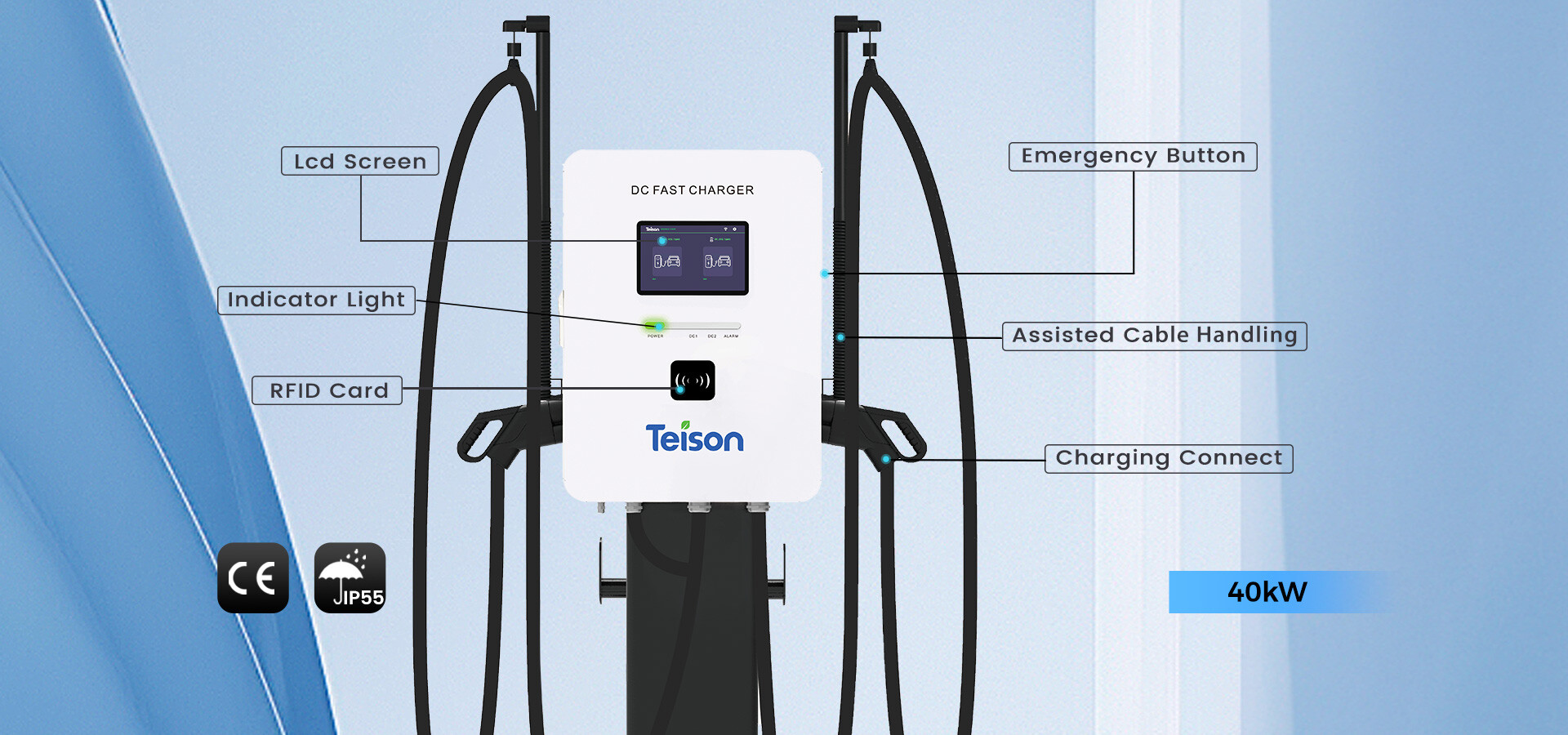

| Système de gestion des câbles |
En option |
| Personnalisation de la marque |
Options de marquage, telles que couleurs et autocollants personnalisés
Contactez Teison pour connaître la disponibilité, les prix et la quantité minimale de commande |
