| Spécifications techniques |
| Modèle du produit |
DC Pro Max |
| Caractéristiques électriques |
Entrée CA
|
Plage de tension d'entrée |
3-phase 400 VAC±10%, 50/60 Hz, 3P+N+PE |
| Courant d'entrée nominal |
3Φ480A |
3Φ576A |
3Φ640A |
3Φ768A |
| Système de mise à la terre |
TN-C TN-S TN-C-S TT |
| Facteur de puissance |
≥0.99 |
| Consommation électrique en veille |
≤100W |
Sortie CC
|
Plage de tension de sortie |
150~1000 VDC |
| Courant de sortie max. (système) |
600A @Refroidissement liquide
400A @Refroidissement par air |
Courant de sortie max.
(connecteur） |
300A, 350A, 400A
en option @Refroidissement par air
500A,600A en option
@Refroidissement liquide |
| Puissance de sortie max. |
300kW |
360kW |
400kW |
480kW |
| Nombre de sorties |
2 (N'importe quelles deux combinaisons de CCS2, CCS1, GBT, CHAdeMO, NACS) |
| Type de connecteur |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Précision de tension |
≤±0.5% |
| Précision du courant |
≤±1% |
| Interface utilisateur |
| Écran |
Écran tactile 10.1" |
| Compteur |
Compteur CE |
| Boutons-poussoirs |
Bouton d'urgence |
| Authentification utilisateur |
RFID, QR code, Application |
| Langue prise en charge |
Anglais (Autres langues disponibles sur demande) |
| Communication |
| Connexion réseau |
Ethernet, Wi-Fi |
| Protocole de communication |
OCPP 1.6J, OCPP 2.0.1 |
| Environnement |
| Plage de température de fonctionnement |
-30℃-55℃(Déclassement au-delà de 55℃) |
| Plage de température de stockage |
-40℃-70℃ |
| Humidité |
<95% humidité relative, sans condensation |
| Altitude |
≤2000m |
| Mécanique |

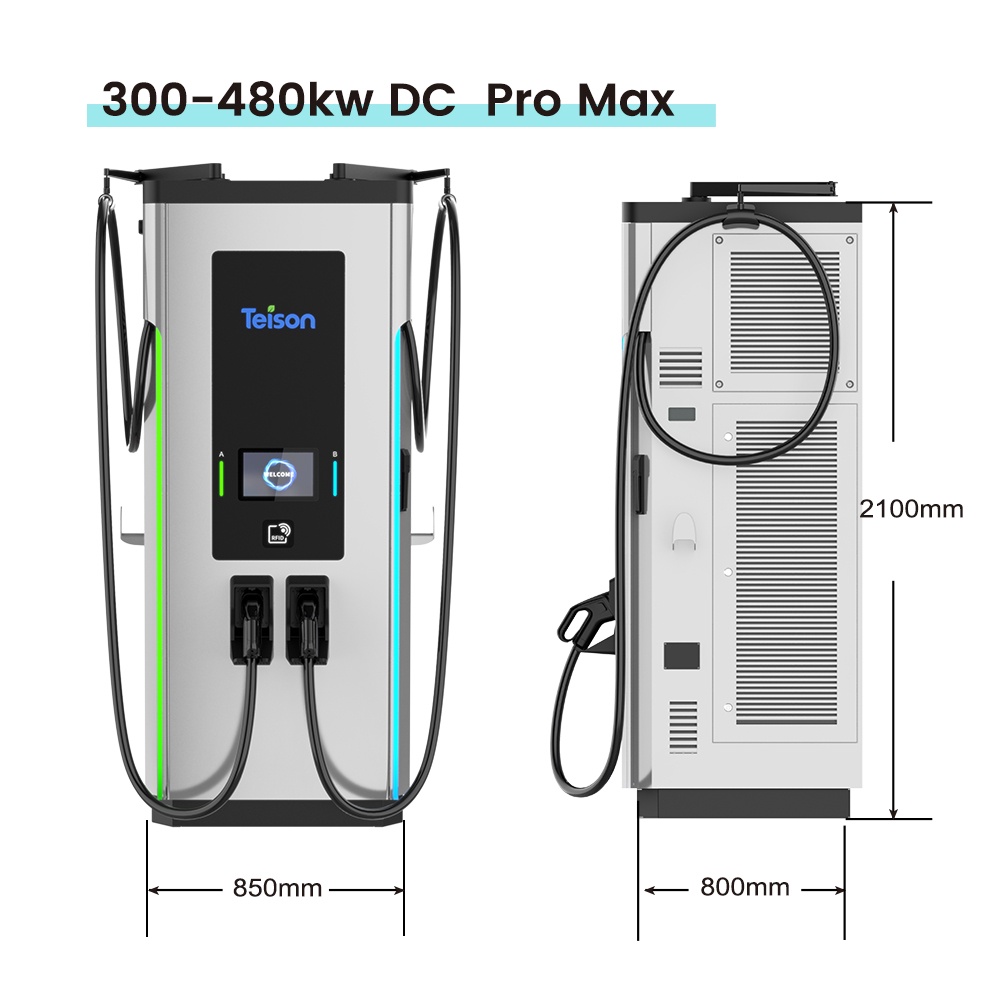

| Dimensions (W*D*H) |
850mm*800mm*2050mm (Hors gestion des câbles)
850mm*800mm*2120mm (avec gestion des câbles) |
| Poids |
≤700kg |
| Indice IP & IK |
IP55 & IK10 (IHM IK8) |
| Longueur du câble de charge |
5m |
| Refroidissement |
Refroidissement par air / Refroidissement liquide |
| Méthode d'installation |
Montage au sol |
| Protection |
| Protection |
Protection contre les surtensions, protection contre les sous-tensions,protection contre les surcharges, protection contre les courants de fuite
, protection contre la surchauffe,protection de mise à la terre, protection contre les surtensions transitoires, protection contre les courts-circuits
, autocontrôle des défauts, détection d'isolation，Protection contre l'immersion
, alarme de fumée. |
| Certification et normes |
| Certificat |
CE CB PTB |
| Normes de charge |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Normes des protocoles de communication |
ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121 |
| Configuration optionnelle |
| Compteur |
Compteur MID ou compteur PTB |
| Authentification utilisateur |
Terminal POS |
| Connexion réseau |
4G |
| Longueur du câble de charge |
6m 7m Autres longueurs sur demande |
| Système de gestion des câbles |
Optionnel |
| Interfaces de sortie |
Trois interfaces de sortie personnalisables
(N'importe quelles trois combinaisons de CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2) |
| Personnalisation de la marque |
Options de marquage, telles que couleurs et autocollants personnalisés
Contactez Teison pour connaître la disponibilité, les prix et la quantité minimale de commande |
