Solution de recharge DC split 240kW-1.2MW

Jusqu'à 1200 kW de puissance de sortie

Charge DC simultanée pour jusqu'à 20+ véhicules

Plage de sortie 150 -1000 VDC

Fournissant jusqu'à 600kW par connecteur, 1.2MW MCS

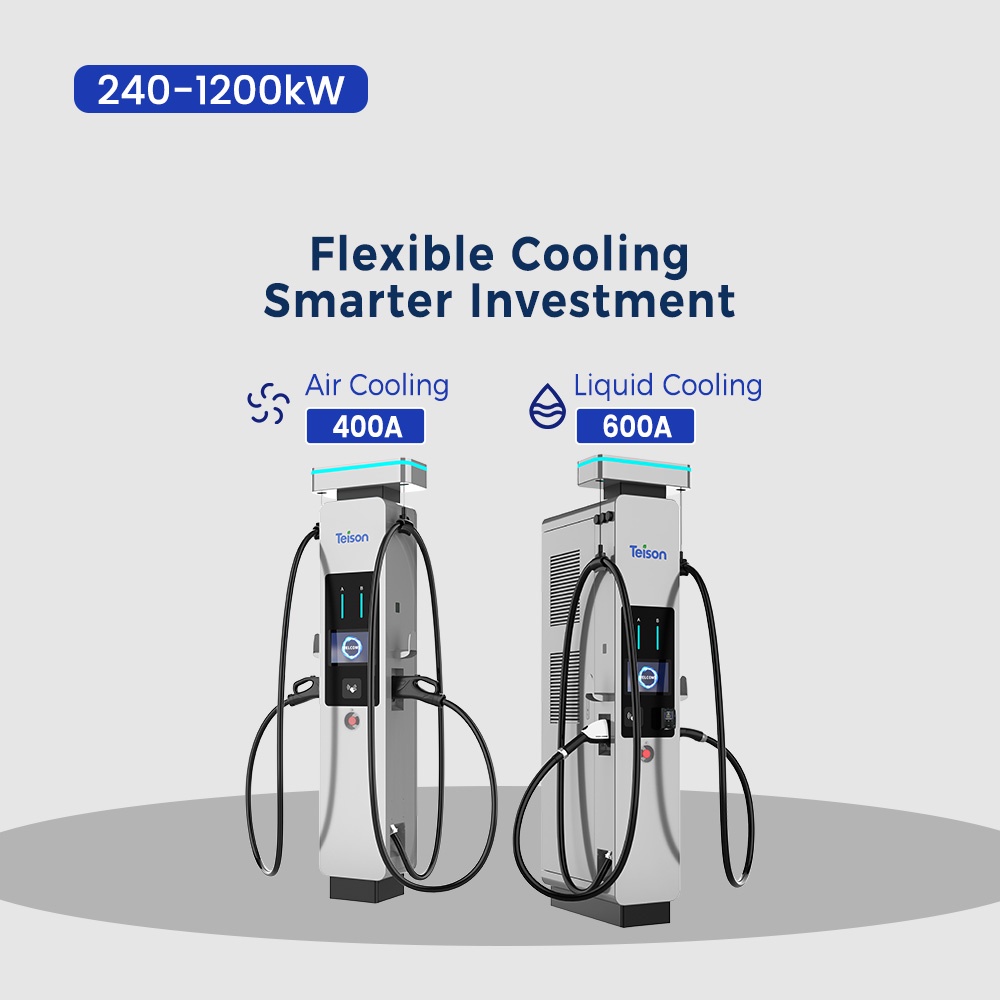

Bornes de recharge configurables à refroidissement par air (400A) ou à refroidissement liquide (600A) ou MCS (1200A)

Système intégré de gestion des câbles

Écran tactile de 10.1’ pouces et interface à boutons-poussoirs

Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1

Protection Type 3R/IP55 & IK10

Partage intelligent de puissance

Commutation automatique de tension BMS

Mises à jour OTA à distance

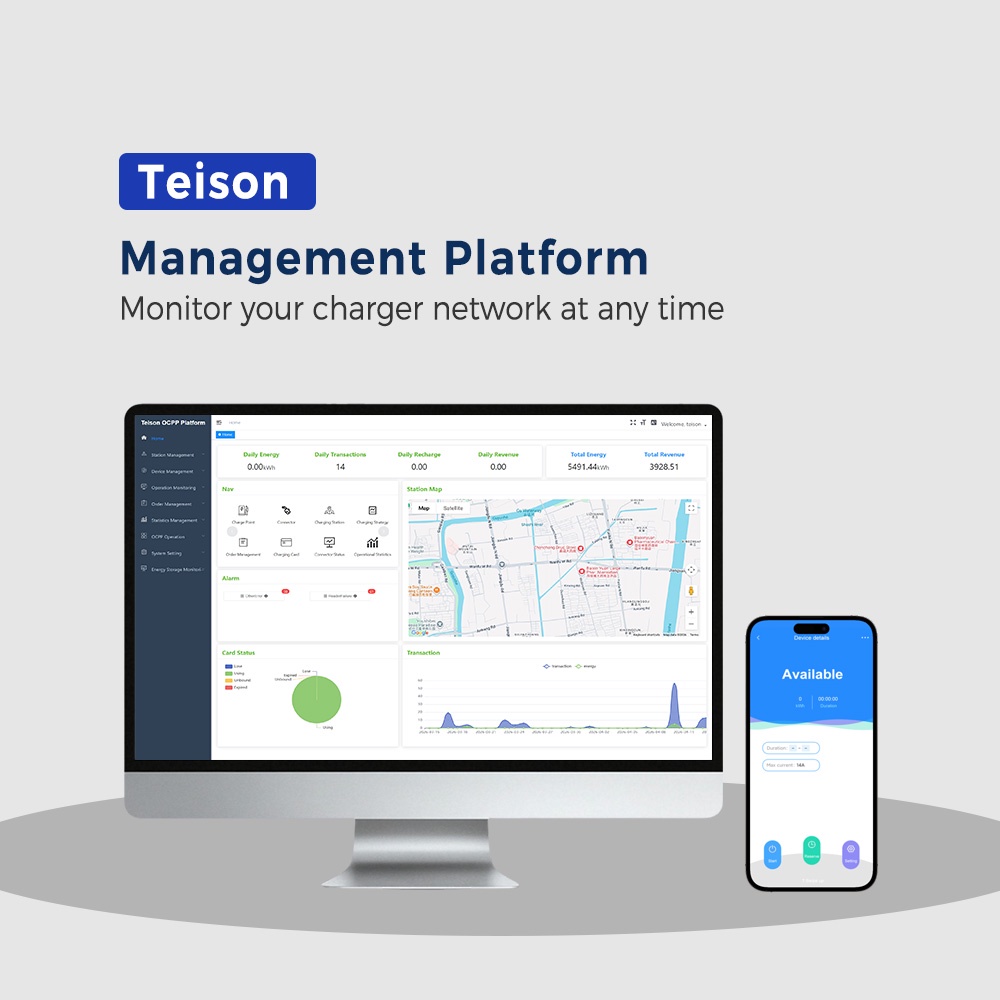

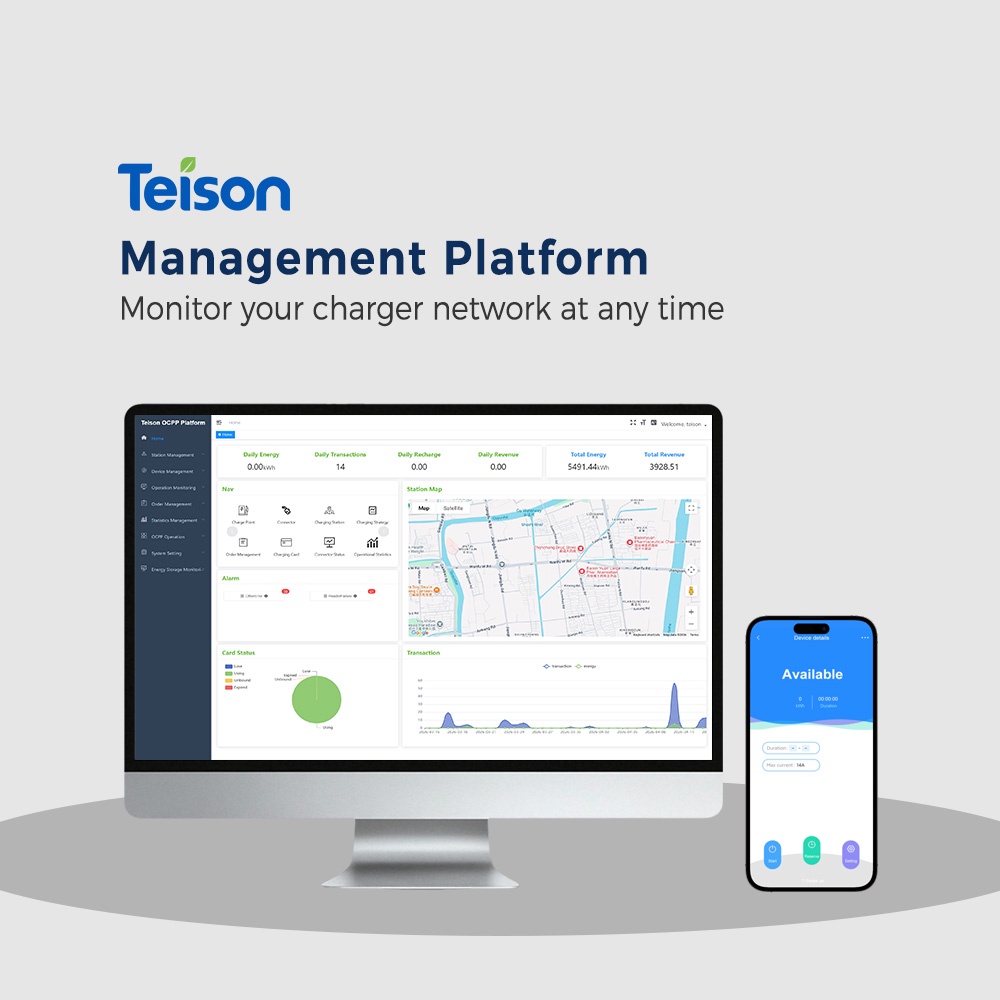

Supervision opérationnelle en temps réel

Demander un devis



CARACTÉRISTIQUES/AVANTAGES

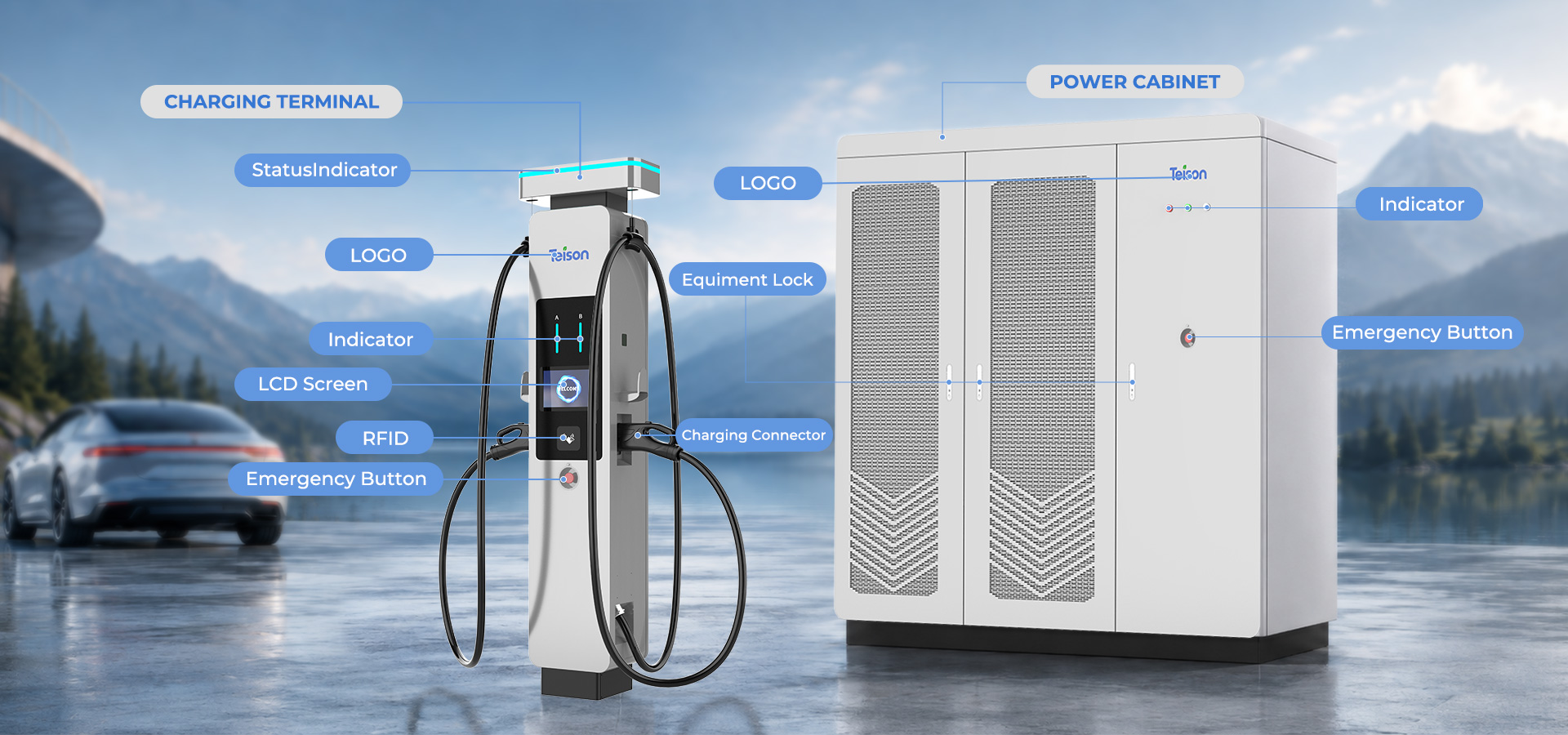

  • Bannière de carrousel
  • Affiche détaillée dcsplit1.2mw

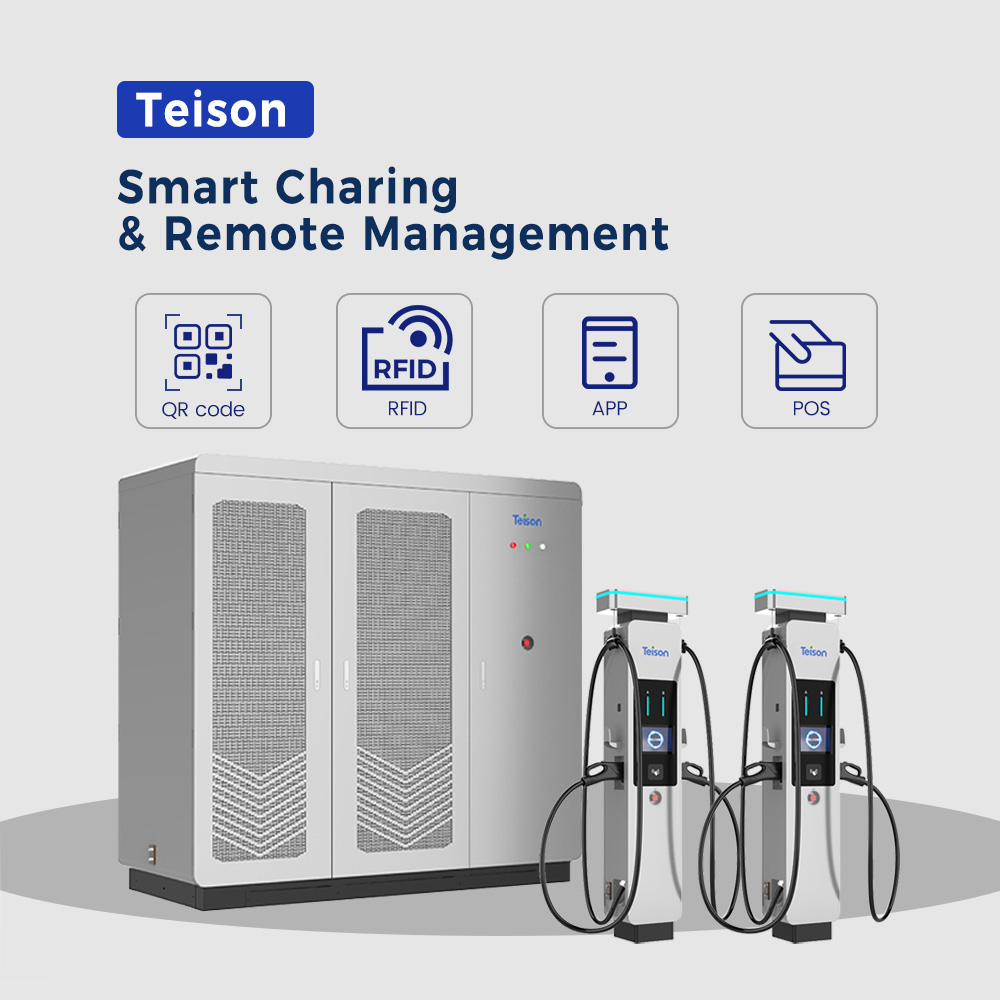

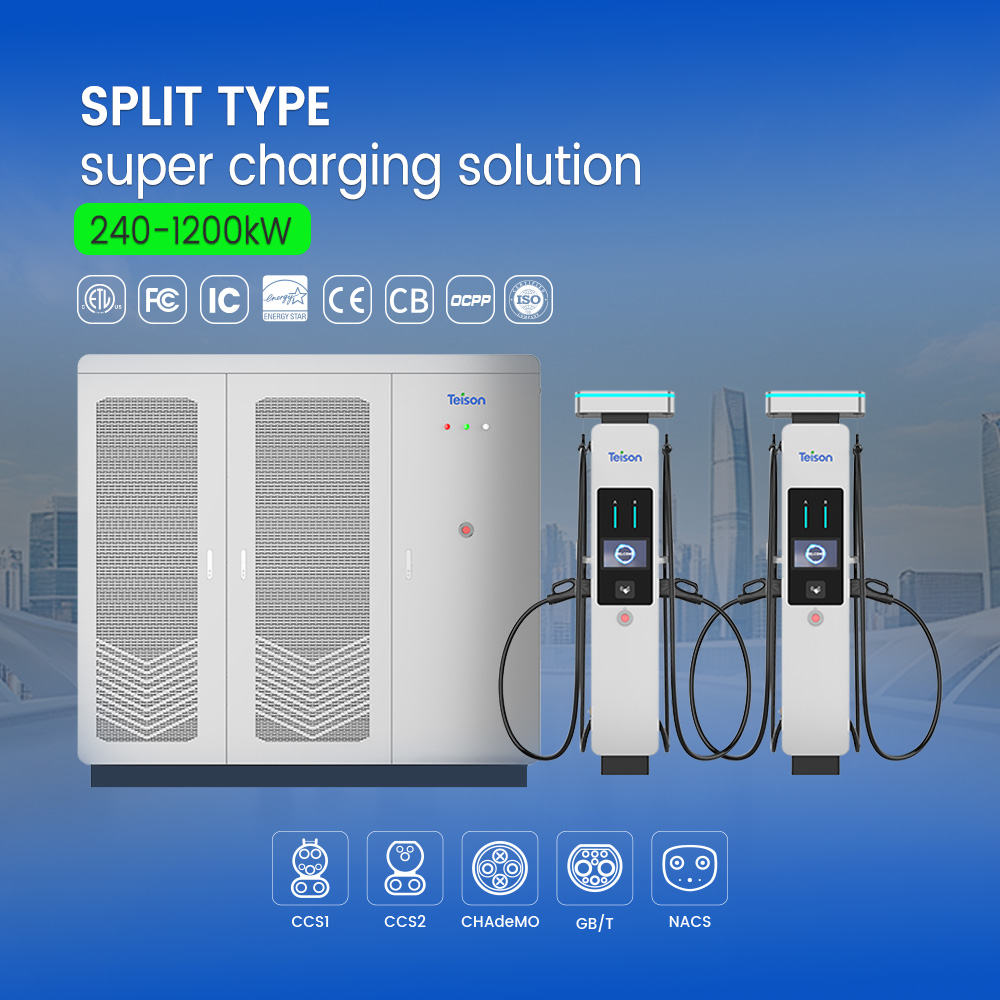

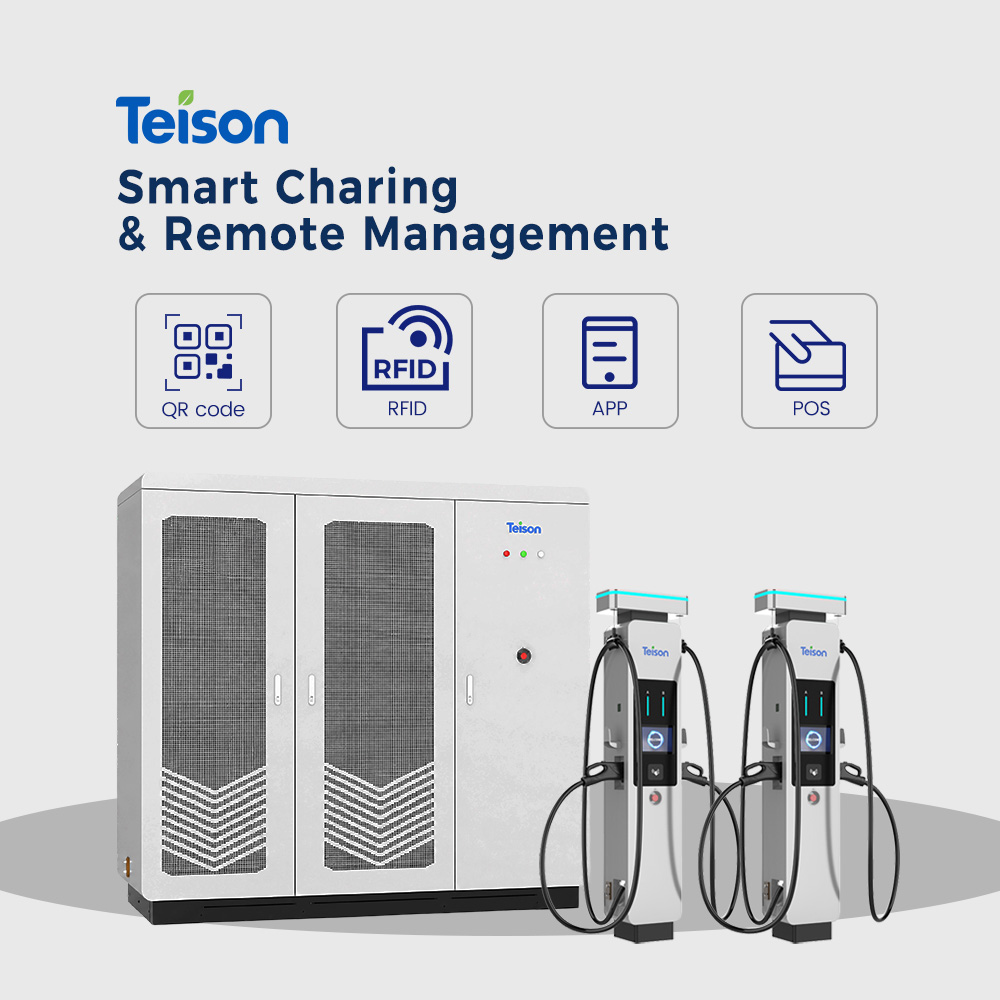

Un système de charge ultra-rapide de type séparé conçu pour les systèmes de charge commerciaux pour VE lourds



Performance de charge ultra-rapide

Offrant jusqu'à 600kW par connecteur, permettant aux véhicules de gagner 400 km d'autonomie en seulement 5 minutes et prenant en charge un distributeur MCS jusqu'à 1.2MW.

Compatibilité universelle

Entièrement compatible avec Plug & Charge (ISO 15118), OCPP 1.6J / OCPP 2.0.1, et les protocoles de charge à courant élevé pour les VE commerciaux et les véhicules lourds.

Prend en charge les mises à jour OTA à distance et l'intégration avancée de la gestion de flotte.

Flexibilité de déploiement maximale

Bornes de charge configurables à refroidissement par air (400A), à refroidissement liquide (600A) ou MCS (1200A) pour s'adapter à diverses configurations de site et exigences des véhicules.

Fiabilité opérationnelle

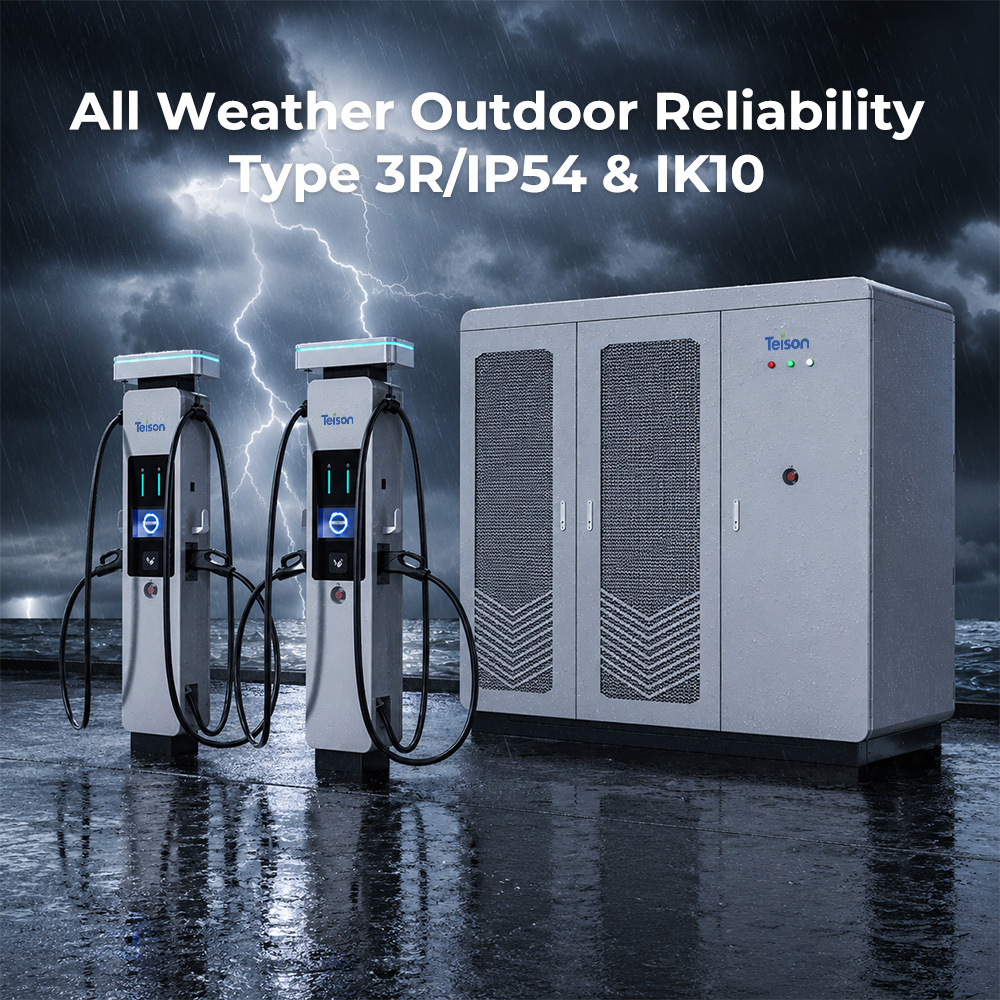

Conçu pour une disponibilité de 99.9% avec une isolation des défauts en 0.1 seconde, une protection robuste Type 3R/IP55 &IK10, et une adaptabilité aux températures étendues de -22 °F à 131 °F(-30°C à 55°C), pour une fiabilité extérieure par tous les temps.

Évolutif, prêt pour l'avenir

Extension modulaire sans temps d'arrêt de 1 à 20+ distributeurs / connecteurs / bornes. Compatible avec l'énergie solaire, le stockage d'énergie et les systèmes de gestion de l'énergie.

Intelligence de bout en bout pilotée par l'IA

Des systèmes de distribution et de conversion de puissance pilotés par l'IA (PDU / PCU) au diagnostic intelligent des défauts pour des opérations plus intelligentes et une maintenance plus rapide.

Optimisation énergétique plus intelligente

La planification intelligente matricielle distribue dynamiquement la puissance sur le réseau, augmentant l'utilisation de l'énergie de 18% tout en prolongeant la durée de vie globale du système de 30%.

Paramètre

     Spécifications techniques

Modèle de produit

DC Split 240-720 kW

     Caractéristiques électriques
AC
Entrée
Plage de tension d'entrée 3-phase 480 VAC±10%, 50/60 Hz, 3P+PE
Courant d'entrée nominal 304 A 355 A 405 A 456 A 506 A 557 A 608 A 658 A 709 A 760 A 810 A 861 A 912 A
Puissance d'entrée maximale 253 kW 295 kW 337 kW 379 kW 421 kW 463 kW 505 kW 547 kW 589 kW 632 kW 674 kW 716 kW 758 kW
Facteur de puissance ≥0.99
Rendement maximal ≥95%
Consommation électrique en veille ≤40 W
Distorsion harmonique (THDi) ≤5%
DC
Sortie
Plage de tension de sortie 150~1000 VDC
Puissance de sortie maximale 240 kW 280 kW 320 kW 360 kW 400 kW 440 kW 505 kW 520 kW 560 kW 600 kW 640 kW 680 kW 720 kW
Courant de sortie maximal
Par canal
400 A(câble refroidi par air)
600 A(câble refroidi par liquide)
Nombre de canaux de sortie 6 6 8
(optionnel:6)
8
(optionnel:6)
10
(optionnel:6,8)
10
(optionnel:6,8)
12
(optionnel:6,8,10)
Précision de tension ≤±0.5%
Précision de courant ≤±1%
     Interface utilisateur
Affichage 10.1" Écran tactile
Boutons-poussoirs Bouton d'urgence
Langue prise en charge Anglais (Autres langues disponibles sur demande)
     Communication
Connexion réseau Ethernet, Wi-Fi
Protocole de communication OCPP 1.6J,OCPP 2.0.1
     Environnement
Plage de température de fonctionnement -22 °F to 131 °F(Derating from 131 °F)
Plage de température de stockage -40 °F to 158 °F
Humidité <95% humidité relative, Sans condensation
Altitude ≤2000 m(6561.68')
Bruit <70dB @ 3 m(9.84')77 °F Pleine puissance
     Mécanique
Dimensions (W x D x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Poids ≤1653.47 lb
Indice IP & IK Type 3R&IK10 (HMI IK8)
Refroidissement Refroidissement par air
Méthode d'installation Montage au sol
     Protection
Protection Protection contre les surtensions, Protection contre les sous-tensions, Protection contre les surcharges, Courant de fuite
protection, Protection contre les surchauffes, Protection de mise à la terre, Protection contre les surtensions transitoires, Court
protection contre les circuits, Auto-vérification des défauts, Détection d'isolation.
     Certification et normes
Certificat ETL,FCC,IC,Energy Star
Normes de charge UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Normes des protocoles de communication ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121

     Configuration optionnelle

Connexion réseau 4G
Allocation flexible Full-flex, Semi-flex
Courant de sortie maximal par
canal
400A (Associé à une borne à refroidissement par air)
600A (Associé à une borne à refroidissement liquide)
Nombre de canaux de sortie 6,8,10,12(Jusqu'à 4 canaux à refroidissement liquide)
Marquage personnalisé Options de marquage, telles que couleurs personnalisées et autocollants
Contactez Teison pour la disponibilité, les prix et la quantité minimale de commande

     Spécifications techniques

Modèle de produit

DC Split 760-1200 kW

     Caractéristiques électriques
Entrée
CA
Plage de tension d'entrée

3-phase 480 VAC±10%, 50/60 Hz, 3P+PE

Courant d'entrée nominal 962 A 1013 A 1064 A 1114 A 1165 A 1216 A 1266 A 1317 A 1367 A 1418 A 1469 A 1519 A
Puissance d'entrée maximale 800 kW 842 kW 884 kW 926 kW 968 kW 1010 kW 1052 kW 1095 kW 1137 kW 1179 kW 1221 kW 1263 kW
Facteur de puissance ≥0.99
Rendement maximal ≥95%
Consommation électrique en veille ≤50 W
Distorsion harmonique (THDi) ≤5%
Sortie
CC
Plage de tension de sortie 150~1000 VDC
Puissance de sortie maximale 760 kW 800 kW 840 kW 880 kW 920 kW 960 kW 1000 kW 1040 kW 1080 kW 1120 kW 1160 kW 1200 kW
Courant de sortie maximal
par canal
400 A(air cooling cable)
600 A(liquid cooling cable)
Nombre de canaux de sortie 12
(optional:6,8,10)
Précision de tension ≤±0.5%
Précision de courant ≤±1%
     Interface utilisateur
Affichage 10.1" Écran tactile
Boutons-poussoirs Bouton d'urgence
Langue prise en charge Anglais (Other languages available upon request)
     Communication
Connexion réseau Ethernet, Wi-Fi
Protocole de communication OCPP 1.6J,OCPP 2.0.1
     Environnement
Plage de température de fonctionnement -22 °F to 131 °F(Derating from 131 °F)
Plage de température de stockage -40 °F to 158 °F
Humidité <95% humidité relative, Sans condensation
Altitude ≤2000 m(6561.68')
Bruit <70dB @ 3 m(9.84')77 °F Pleine puissance
     Mécanique
Dimensions (L x P x H) 2400mm ( 7.87') x 1000mm (3.28') x 2250mm (7.38')
Poids ≤1653.47 lb
Indice IP & IK Type 3R&IK10 (HMI IK8)
Refroidissement Refroidissement par air
Méthode d'installation Montage au sol
     Protection
Protection Protection contre les surtensions, Protection contre les sous-tensions, Protection contre les surcharges, Protection contre les courants de fuite
, Protection contre la surchauffe, Protection de mise à la terre, Protection contre les surtensions transitoires, Protection contre les courts-circuits
, Autodiagnostic des défauts, Détection d'isolation.
     Certification et normes
Certificat ETL,FCC,IC,Energy Star
Normes de charge UL 2202, UL 2231-1, UL 2231-2, FCC part 15 Class A,Energy Star
Normes du protocole de communication ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
     Configuration optionnelle
Connexion réseau 4G
Allocation flexible Full-flex, Semi-flex
Courant de sortie maximal par
canal
400A (Matched with air cooling terminal)
600A (Matched with liquid cooling terminal)
Nombre de canaux de sortie 6,8,10,12(Up to 4 liquid cooling channels)
Personnalisation de la marque Options de marquage, telles que couleurs personnalisées et autocollants
Contactez Teison pour connaître la disponibilité, les prix et la quantité minimum de commande
